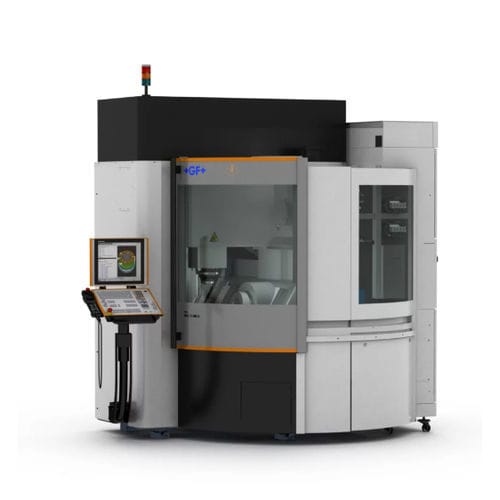

5軸フライス盤 MILL S series縦型HSK-E40HSK-E32
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40, HSK-E32
- ツールステーション数
- 30ツール, 16ツール, 120ツール, 15ツール, 36ツール, 68ツール
- 応用
- 金型工業用
- その他の特徴
- コンパクト, 高精度, 高生産性
- X軸移動距離
160 mm, 500 mm, 800 mm
(6.3 in, 19.69 in, 31.5 in)- Y軸移動距離
160 mm, 450 mm, 600 mm
(6.3 in, 17.72 in, 23.62 in)- Z軸移動距離
200 mm, 360 mm, 500 mm
(7.87 in, 14.17 in, 19.69 in)- 回転速度
30,000 rpm, 42,000 rpm, 50,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1, 314,159 rad.min-1)- 出力
13.5 kW
(18.35 hp)- X軸の移動速度
42,000 mm/min, 61,000 mm/min
(28 in/s, 40 in/s)- Y軸の移動速度
42,000 mm/min, 61,000 mm/min, 100,000 mm/min
(28 in/s, 40 in/s, 66 in/s)- Z軸の移動速度
42,000 mm/min, 61,000 mm/min, 100,000 mm/min
(28 in/s, 40 in/s, 66 in/s)- 最大テーブル積載量
8 kg, 25 kg, 120 kg
(18 lb, 55 lb, 265 lb)- 総重量
3,600 kg, 7,000 kg, 9,900 kg
(7,936.64 lb, 15,432.36 lb, 21,825.76 lb)- 全長
2,330 mm, 2,540 mm, 2,955 mm
(91.7 in, 100 in, 116.3 in)- 全幅
1,360 mm, 3,950 mm, 4,660 mm
(53.5 in, 155.5 in, 183.5 in)- 全高
2,560 mm, 2,850 mm, 3,522 mm
(100.8 in, 112.2 in, 138.7 in)
詳細
能力の高いコンパクトな5軸マシニング加工で、金型や部品の生産における高い動的特性、精度、表面仕上げを実感して頂けます。Mikron MILL S/X Uシリーズは、最適化された温度管理システムとお右翼力の高い自動化インターフェースを備えており、加工工程の最適化を求めるお客様に最適です。
動的特性
更に、スマートマシンモジュールと回転・傾斜軸で加工工程を最適化します。5軸加工により、複雑な形状、要求加工精度、要求加工時間に対応することが出来ます。直線軸、回転軸、および旋回軸を理想的に組み合わせて、1回の段取り作業でマシニング加工を実現し、加工時間を短縮します。ワンチャッキングによる生産を5軸加工で行うことで、高い加工表面粗さと精度を実現することが出来ます。
精度の高い、良質な加工表面粗さ。
完璧な機械設計を追求し、高い加工表面品質と加工再現性の基礎を確立します。信頼性の高いStep-Tec社の主軸とリニアモーター及び温調システム(Ambient Robust)を標準オプションで組み合わせることで、常に加工対象の高い表面品粗さを実現。高精度加工を維持しながら、幅広い用途と短期的な市場からの要望に最適に対応。
