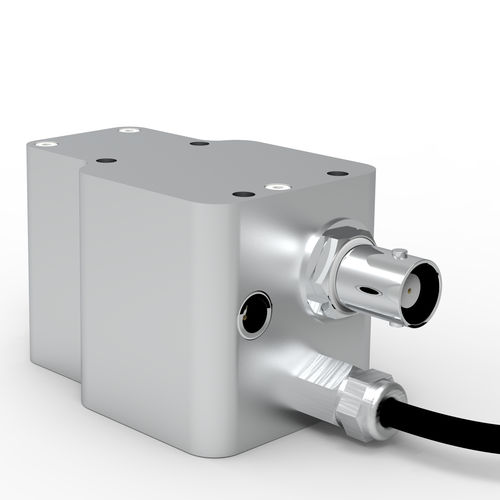

電流検出器 ISD-1.6-SP-Vxx

フォトダイオードコンパクト

レンジファインダ、環境スキャナ、画像キャプチャで使用されるパルスレーザーダイオードとパルスLEDは、非常に高いピーク電力の数ナノ秒の長さでパルスを放射します。 時間分解パルス形状を測定するには、高速検出器が必要です。 これらは通常、直径が1mm未満の小面積フォトダイオードです。 フォトダイオードの検出器領域が小さいため、測定上の限界が生じます。 レーザースポットはフォトダイオードのアクティブ領域よりも大きいため、放射電力（W）の測定はできません。 レーザースポット内のフォトダイオードの位置は、モード（レーザースポットの不均一性）のために重要です。 非常に小さいフォトダイオードは絶対校正できません。 フォトダイオード表面にレーザースポットを集光させるために使用するアタッチメント光学系はキャリブレーションできません。 短いパルス長に必要なフォトダイオードの電子配線により、校正能力がさらに制限されます。 ISD-1.6-SPシリーズの検出器をP-9710-2およびP-9710-4オプトメータと組み合わせることで、ギガヘルツ-Optikは、パルス レーザーおよびパルスLEDの絶対ピーク性能を決定する方法を提供します。 機能と構造： 検出器は、コンパクトな積分球体アセンブリ内に2つのフォトダイオードを内蔵しています。 最初のフォトダイオードは立ち上がり時間が短いため、オプションのオシロスコープを十分に高速に組み合わせることで、相対時間分解パルス形状（パルス長、半幅、ピークパワー）を測定できます。 第2のフォトダイオードは、単一のパルスまたはパルストレインの絶対パルスエネルギー（ジュール単位）を測定します。
