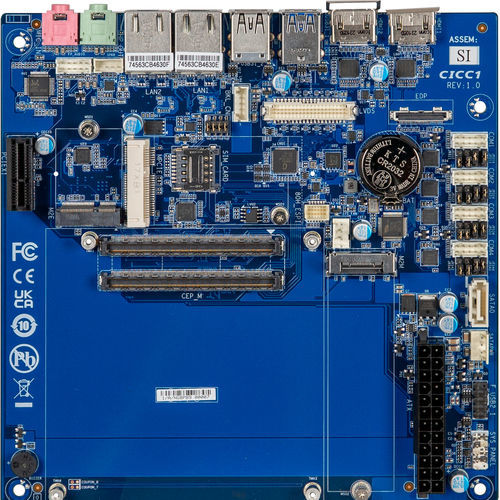

評価ボード E6-EVBA

COM Express Type 6 評価ボード 仕様 フォームファクター - Mini-ITX 170W x 170D (mm) 対応モデル - PICMG COM Express® R3.0 タイプ6ピンアウト対応 対応モジュールは以下の通りです： CE6-6412A イーサネット - 2 x GbE LANポート (Realtek® RTL8111H) グラフィックス - 統合グラフィックスプロセッサ 2 x HDMI 2.0ポート、最大解像度4096x2160 @60Hz対応 1 x LVDSポート、最大解像度1920x1200 @60Hz対応 eDPポート×1、最大解像度3840x2160 @60Hz対応 * eDPコネクターは、LVDSポートに代わるもので、同時に使用できるのは1つだけです。 (3つの独立したディスプレイ出力） オーディオ - Realtek® ALC897 ストレージ - SATA 6Gb/秒ポート x 1 拡張スロット - 1 x PCIe x1 (Gen 3x1) 1 x 2280 M.2 M-Key（SATA6Gb/秒） 1 x 2230 M.2 E-Key (PCIe x1、USB 2.0) SIMスロット付きフルサイズMini PCIe x 1 内部I/O - 1 x 24ピンATXメイン電源コネクタ 1 x SATA電源コネクタ 1 x システムファンヘッダー 1 x フロントパネルヘッダー 1 x フロントパネルオーディオヘッダ COM ヘッダー x 4 (RS-232/422/485 & RI/5V/12V) 1 x バックライト制御ヘッダ 1 x スピーカー出力ヘッダー 2 x USB 2.0ヘッダー 1 x ブザー リアI/O - 2 x オーディオジャック（ライン出力、マイク入力） 2 x HDMI 2 x RJ45 LANポート 3 x USB 3.2 Gen 1 1 x USB 2.0 OS互換性 - Windows 10 (x64) 動作特性 - 動作温度動作温度： 0°C～60°C 動作湿度：0～90%（結露しないこと） 非動作時温度：-40°C～85°C 非動作時湿度：0%～95%（結露しないこと） 梱包内容 - カートンサイズ：465 x 351 x 217 (mm) 梱包数：10個 一箱サイズ：221 x 178 x 65 (mm) 同梱物 IOシールド×1 (P/N: 12AIO-CICC10-00R) SATAケーブル x 1 (P/N: 12CF1-2SAT1B-01R) 注文情報 - 9CICC1MR-SI (ボックス梱包)
