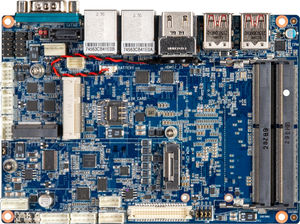

サブコンパクト3.5"マザーボード QBiP-E3940BT

Intel® Atom® x5-E3940Quad CoreIntel®

3.インテル® Atom® x5-E3940プロセッサー、デュアルチャネルDDR3Lメモリ、COM x 4、SATA 6Gb/秒 x 1、USB x 6、-40°C～85°C動作温度対応5インチ超小型広温度対応組込みマザーボード 仕様 フォームファクター - 3.5インチSBC 146W x 101.7Dmm CPU - インテル® Atom® x5-E3940 プロセッサー 14nm、4コア、4スレッド、最大1.8GHz TDP 9.5W 2Mキャッシュ ソケット - 1 x FCBGA1296 メモリ - 2 x DDR3L SO-DIMMソケット、最大容量8GB。最大容量8GB デュアルチャネルDDR3L 1866 MHzメモリモジュール対応 イーサネット - GbE LANポート x 2 (Realtek® RTL8111H) ビデオ - 統合グラフィックプロセッサ - Intel® HD Graphics 500： HDMI 1.4ポート×1、最大解像度3840x2160 @30Hz対応 1 x VGAポート、最大解像度1920x1080 @60Hz対応（互換ディスプレイ使用時） 1 x LVDSポート、最大解像度1920x1200 @60Hz対応 (3つの独立したディスプレイ出力） オーディオ - Realtek® ALC897 ストレージ - SATA 6Gb/秒ポート x 1 拡張スロット - 1 x 2242 M.2 M-Key (SATA 6Gb/秒) SIMスロット付きフルサイズMini PCIe x1 (PCIe x1 + USB2.0) -- 3Gモジュール対応 内部I/O - 4ピンボックス電源コネクタ x 1 (+9V~36VDC) 1 x SATA電源ヘッダー 1 x システムファンヘッダー 1 x フロントパネルヘッダー 1 x 2Wスピーカー出力ヘッダー 4 x USB 2.0ヘッダー 3 x COMヘッダ(RS-232) 1 x COMヘッダー (RS-232/422/485 & RI/5V/12V) 1 x バックライト制御ヘッダー AT/ATXモード選択ジャンパー×1 GPIO (8ビット) & SMBusヘッダー×1 1 x ブザー・ヘッダ DC入力9Vをサポート： (1) SATA_PWRは5Vのみ対応。 (2) LVDSバックライトはサポートしません。 (3) 総消費電力50W以下 リアI/O - ヘッドフォンジャック×1 1 x HDMI 1 x VGA 2 x RJ45 LANポート 2 x USB 3.2 Gen 1 TPM - 1 x TPMヘッダー
