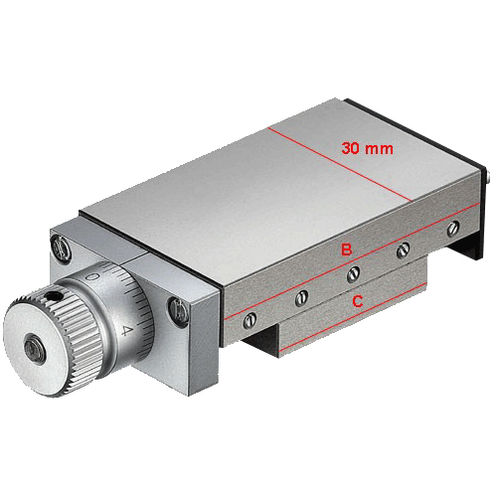

リニア位置決めテーブル 30 series

手動式単軸精密

これらのテーブルは、ほとんどが灰色の鋳鉄製で、すべての表面が研磨されています。これらのテーブルには、1/100mmの目盛が付いたバーニアスケールが付いており、ゼロにリセットすることができます。 特徴 用途 マイクロメータの位置決め、機械加工（旋盤用キャリッジ）など、多目的に使用できます。 オプション ショートバーニアスケール、ハンドホイール、ローラーカウンター、アングルドライブ、ロック機構、ペアリング、異種加工、一体型潤滑装置、保護システム、表面処理（ニッケルメッキ、リン酸塩処理など）（詳細は18～21ページを参照 特色 - 固定穴なし、標準的なバーニアスケール付きでお届けします。 - 1mmピッチのスクリュー/ナットドライブシステムを装備（0.5mmピッチの「タイプ30」を除く）。 - ジブストリップとプリロードスクリューの配置により、遊びをなくす機能を備えています。 - 変位速度：0～200rpm。 製造方法 このテーブルはほとんどがグリーンキャスト（GG25）製で、すべての表面が研磨されています。ご要望に応じて、イノックスネジを使用したアルマイトバージョンもご用意できます。1/100mm単位で目盛が刻まれたバーニアスケールが付いており、ゼロリセットも可能です。 耐荷重 このテーブルは、小型でありながら高荷重を支えることができます。重い荷重を支えるテーブルには、一体型の潤滑システムを導入することをお勧めします。 メンテナンス このテーブルはシンプルで頑丈なため、メンテナンスは最小限で済みます。時々の清掃と定期的な注油だけで、これらのテーブルを完璧な状態に保つことができます。
