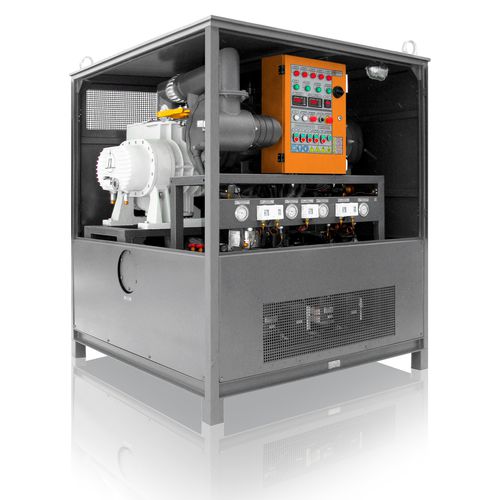

コールドトラップ UVV

オイル冷凍式コールドトラップは、電圧110～1150kVの電力変圧器2の設置、サービス、修理の際に固体絶縁物1を排出し乾燥させるためのシステムです。 真空3コールドトラップは、26Paの圧力に耐えられる変圧器に使用することができます。26Paの圧力に耐えられない変圧器には、変圧器メーカーの許可を得てタンクを補強すれば使用可能です。 500〜1150kVの電力用変圧器の固体絶縁物を乾燥させる際、真空ブロワー部を接続することにより、大気圧から400Paまで加速して排気することが可能です。 石油冷凍機では，高温の乾性油を循環させることで固体絶縁物4 を脱水することができる。まず、オイルを80～85 ⁰Cに加熱し、乾燥・ろ過ユニットを通過させる。この方法の本質は、断熱材の外層から乾燥油に水分が拡散5 され、その後、乾燥ユニットで水分が除去されることである。
