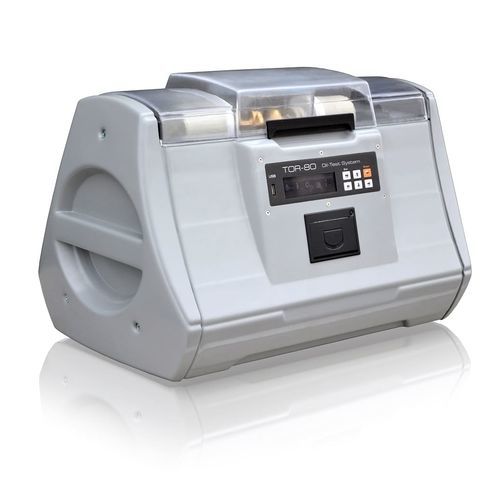

電圧試験機 TOR-80

変圧器用工業用コンパクト

IEC 60156、ASTM D877、ASTM D1816に準拠した、トランスオイルなどの誘電体液の絶縁耐力を測定するためのユニットです。 これらの規格で定められた手順や、セットアップメニューの該当セクションで指定されたユーザー手順に従った試験を行うことができる完全自動装置です。 動作原理 ユニットの中核となるのは、高電圧トランスと電子モジュールです。この装置は、高圧トランスの二次巻線の電圧をゼロから最大電圧まで、またはトランスの高圧接点に設置された測定セル内の誘電体液に電気的破壊が発生する電圧まで徐々に上昇させることで動作します。 トランスの2次巻線の電圧は，電子モジュールの一つである制御用インバータから正弦波電圧が供給され，1次巻線の電圧が徐々に上昇することによって発生する。 電圧の上昇は、制御用インバーターを通じてマイクロコントローラーで管理される。コントロールインバータはユニットコントロールモジュールによって指令される。 動作中は、2次巻線端子からセル電極を通して交流（50～60Hz）電圧が測定セル内の誘電体液に供給されます。誘電体液で満たされた空間の電極間でブレークスルーが発生します。
