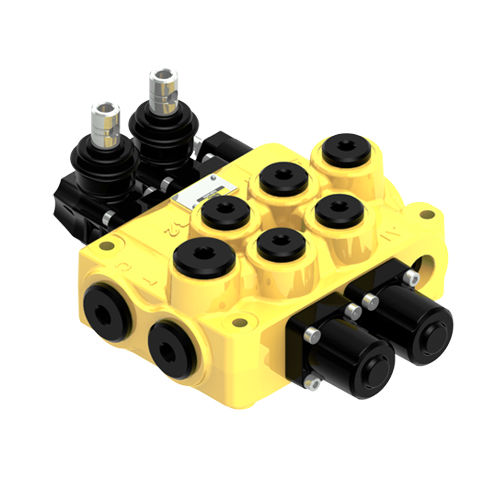

モノブロック油圧方向制御弁 90L GM series

スプール

モノブロックバルブはセクショナルバルブよりもシンプルで、より高い圧力下で作動することができます。バルブのボディタイプは、頑丈でカバーされた構造のため、より高い圧力を許容します。モノブロックバルブのシーリングは、セクショナルバルブよりも優れているので、350バール以上の高圧を使用するアプリケーションは、モノブロックバルブを好む。モノブロックバルブの破裂圧力は約700 - 900バールですので、350〜400バールの下で安全に動作することができます。ほとんどの場合、モノブロックバルブは、アンチショックやアンチキャビテーションバルブなどの補助バルブを持っていません。 使用条件 本カタログは、粘度 46 mm2/s - 46cSt の鉱物油を 40°C の温度で測定した技術仕様と図を示しています。 内部リーク A(B)®T Dp=100 bar - 1450 psi、流体およびバルブ温度 40°C 3cm3/min. 0.18 in3/分。 作動油 ミネラルベースオイル NBRシール使用時の作動油温度 - 20°～80°C FPM（VITON）シール使用時 - 20° ～ 100°C 粘度 作動範囲 15～75 mm2/s 15～75 cSt 最小12 mm2/s 12 cSt 最大400 mm2/s 400 cSt 最大汚染度 19/16 - ISO 4406
