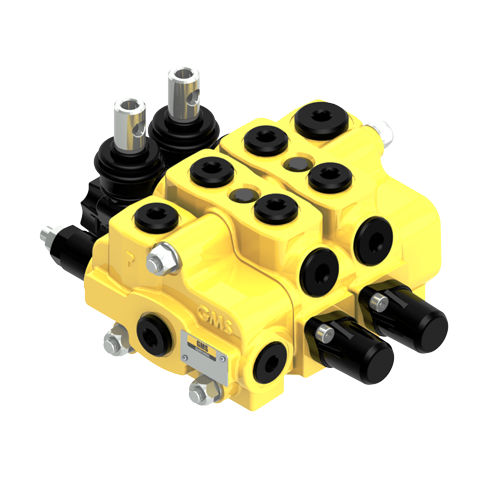

セクショナル油圧方向制御弁 50L GS series

スプールパイロット式

セクション弁は、他の言葉でセクション方向制御弁は非常に柔軟であり、アンチショック、アンチキャビテーション、電気油圧パイロット操作アンローダー、油圧パイロットアンローダーなどのような様々な補助弁を持っていると述べた。セクショナルバルブには、一般に、オープンセンター、クローズドセンターの油圧回路を持つ1～12セクションの各作業セクションのチェックバルブがあります。直列、並列またはタンデム回路弁のような一緒に使用される様々なセクション。また、セクションバルブは、中間ポンプとタンクセクションを持っている場合があります。 使用条件 本カタログは、粘度 46mm2/s - 46cSt の鉱油を 40°C の温度で測定した技術仕様と図を示しています。 最大流量70 l 背圧（最大）：出口ポート T 25 bar 360 psi 内部リーク A(B)®TDp=100 bar - 1450 psi 液体およびバルブ、40℃：3cm3/min.0.18 in3/min。 作動油鉱物ベースオイル 作動油温度：NBRシール使用時 -20°～80°C FPM（VITON）シール使用時：-20°～100°C 粘度 動作範囲：15 ～ 75 mm2/s 15 ～ 75 cSt 最小：12 mm2/s 12 cSt 最大：400 mm2/s 400 cSt 最大汚染度 19/16 - ISO 4406 タイロッド締め付けトルク (レンチ 13） 30 Nm 22 lbft
