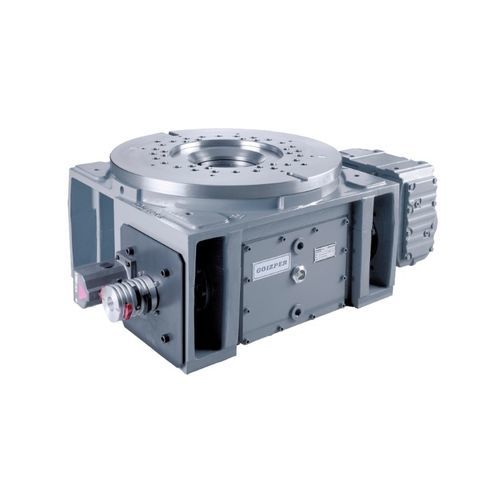

円筒カム回転インデックステーブル PGI

横型高精度大径

円筒カム固定割出台 - PGI 間欠割出テーブルは、大きな位置決め直径を持つ特別な構造で、高い動トルクを伝達することができ、高速での重荷重変位を可能にします。 特長 - 円筒カム式固定割出テーブルです： - 熱処理された円筒カム - カムフォロワ位置のRを広く取り、高剛性を実現 - 高容量クロスローラベアリング - 大きなセンタースルーホールを持つ固定式センターポール - テーブル内部のカムによるロック - 加速制御と振動低減 - 高いブレーキ精度 - 水平位置決めまたはトラニオン位置決めが可能停止数：2-3-4-5-6-8-10-12-16-20-24-32（その他ご要望に応じて対応可能） 技術仕様 サイズ 220 - 320 - 425 - 520 - 620 - 760 - 940 - 1120 - 1460 - 1800 ストップ数 2～32以上、サーボ駆動も可能 インデックス角度 120ºから330ºまで 最大軸力 6750～1035000Nまで 最大ラジアル力 2300から207000 N 最大傾斜モーメント 265から445000 Nmまで 中心穴 ø70からø410H7 mmまで 繰り返し精度 0.015 ～ Ø 160mm ～ ± 0.014 ～ Ø 1300mm 精度 0.028 - Ø 160mmから± 0.028 - Ø 1300mmまで サポートテーブルは、移動テーブルを置くための大きな表面積を持ち、設置を非常に安定させます。また、電気や空気圧の導線などを収納するための大きな中空固定軸を備えています。当社では、円筒カムに複数のストップを設けた固定式割出テーブルと、円筒カムに2つのストップを交互に設けた固定式割出テーブルの両方を提供しています。
