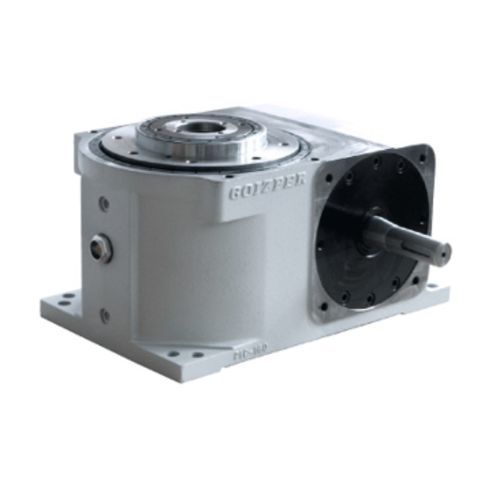

球体状カム回転インデックステーブル PIC/PIM

コンパクト

コンパクトなデザインのインデックステーブルは、グロボイド機構を備えており、どのような要件にも対応できる高い適応性を備えている。 コンパクトな間欠テーブル * 熱処理プロファイルを持つグローボイドカムは、高い表面硬度と内部靭性を保証し、運動によって発生する動的な力に耐えます。 * 中空シャフトの大型出力テーブル * アイドルモードでのバックラッシゼロ * インデックスユニット内部のカムによる内部ロック * 加速度制御と振動低減 * 高い停止精度 * 大型貫通穴付き固定式センターポール * ストップ数：2-3-4-5-6-8-10-12-16-20-24。その他ご要望に応じます。 技術仕様 * サイズ100 - 125 - 160 - 175 - 200 - 250 - 315 * ストップの数2から32以上 * インデックス角度180°から330°まで * 最大軸力15400から170600 Nまで * 最大ラジアル力2000から18000 Nまで * 最大傾斜モーメント282から6800 Nmまで * 繰り返し精度0.009 - Ø150mmから± 0.009 - Ø500mmまで * 精度0.017 - Ø150mmから± 0.017 - Ø500mmまで グロボイド機構により、どのような要件にも適合します。そのため、ガラス製造機、自動化機械、包装、繊維製品など、さまざまな分野で使用されています。 当社のユニットは完全に機械的に構築されており、すべての可動部品は油浸されているため、実質的にメンテナンスフリーです。
