正面カムインデクサー UIPE/UIP
オシレーター回転式非連続

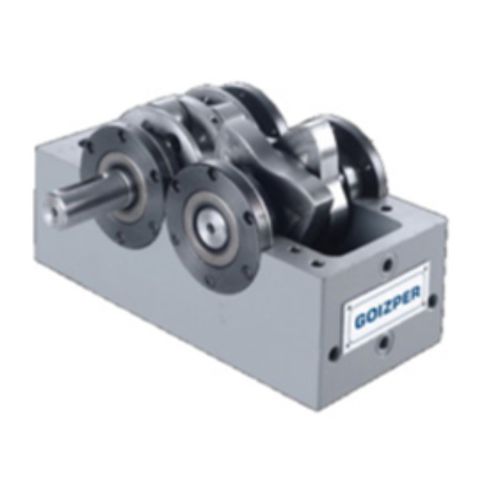

正面カムインデクサー - UIPE/UIP - GOIZPER - オシレーター / 回転式 / 非連続
正面カムインデクサー - UIPE/UIP - GOIZPER - オシレーター / 回転式 / 非連続
正面カムインデクサー - UIPE/UIP - GOIZPER - オシレーター / 回転式 / 非連続 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

動作
非連続, オシレーター, 回転式
技術
正面カム, 平行軸

詳細

フラットカムインデクサー - UIPE/UIP UIPE/UIPのフラットカムインデクサーは、さまざまなストップ数、揺動角度、加速度カーブ、移動角度と安息角度を組み合わせた回転機構を製造することができます。 特徴 * 入力軸はカムシャフトで、硬化合金鋼製の2つの複合作用フラットカムを収納します。 * 出力軸(タレット)にはカムフォロアがあり、カムによって発生した動きを伝達し、間欠回転運動を生み出します。 * 間欠または揺動システムストップの数1-2-3-4-6-8 * 出力揺動角度:10-15-30-45。その他ご要望に応じます。 技術仕様 * サイズ45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * 傾斜角度0ºから180ºまで * ストップの数2から10まで * インデックス角度60ºから330ºまで * 最大軸力95~24200Nまで * 最大ラジアル力295から43300 Nまで * 最大傾斜モーメント11から11300 Nmまで * 繰り返し精度0.015-Ø35mmから±0.015-Ø330mmまで * 精度0.03 - Ø35mmから± 0.03 - Ø330mmまで フラットカムロータリーユニットは、どの面にも組み付けることができ、クランプ穴が加工済みで提供されます。高精度を提供し、ツールチェンジャー、組立機、自動ハンドリングシステムなど、高速で正確な動きを必要とする様々な用途に使用されます。

---
