摩擦係数試験機 M9 series

コンピュータ制御

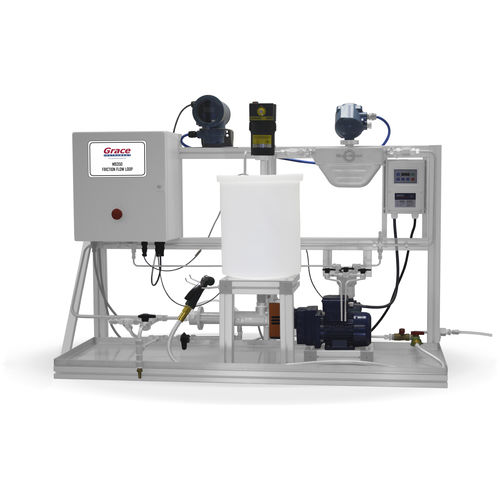

直管式フリクションフロー試験 Grace Instrument M9250 Friction Flow Loopは、オイルフィールドで使用される摩擦低減剤の性能を評価するために、直管式のフロー構造を使用するように設計されています。この自動化されたシステムは、様々な直径の下で流量対差圧をテストするために、試験流体を様々な直径の複数のチューブセクションに循環させます。 コンピュータ制御の自動システム このシステムは、標準的な30ガロンのプラスチックタンクとパドルスターラーで構成されており、添加剤をベース液に完全に混合します。その後、試験液を摩擦ループに送り込み、マスフローメーターを使って流量を設定します。試験部の両側には差圧変換器が取り付けられており、差圧は直接解析ソフトウェアに記録されます。 含まれる解析ソフトウェア 摩擦ループシステムには、グラフィックベースの対話型ソフトウェアが付属しており、ユーザーはループシステムを自動的に制御・操作しながら、圧力、流量、温度のデータを記録することができます。また、データグラフを作成して、摩擦材の効果や性能を分析することができます。 寸法高さ6フィート×幅20フィート×深さ4フィート 圧力範囲大気圧から最大150psi 流量範囲：2～15ガロン／分 流体温度温度範囲60 - 90°F 混合タンク： 15〜30ガロン DP圧力の精度：フルレンジの0.1 液中の粒子径の制限0.44インチまで - 充填オートメーション - 1/2インチおよび3/4インチ外径、25フィート直管長（10フィートテストセクション）。 - コリオリ式マスフローメーター - 安全制御 - オーバープレッシャーリリーフバルブ - DPトランスミッター（最大30psiおよび100psi - 毎分15ガロンの流量 - 混合タンクは最大30ガロンまで収容可能
