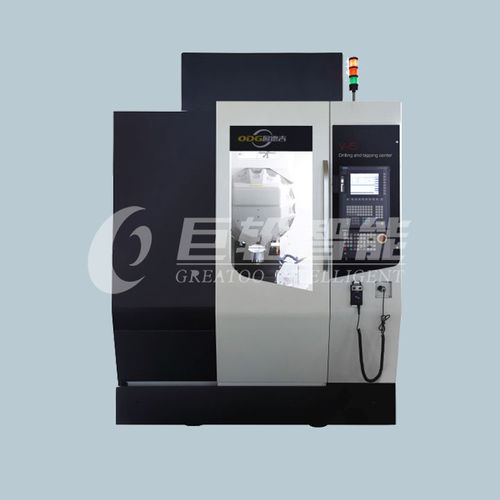

3軸マシニングセンタ ODG-V5縦型BT 3024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 30
- ツールステーション数
- 24ツールステーション, 16ツール
- その他の特徴
- 高速
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
300 mm
(11.81 in)- 回転速度
15,000 rpm, 20,000 rpm, 24,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 出力
4.9 kW, 5.5 kW
(6.66 hp, 7.48 hp)- X軸の移動速度
48,000 mm/min
(31 in/s)- Y軸の移動速度
48,000 mm/min
(31 in/s)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.005 mm
(0.0002 in)- ツール交換時間
1.8 s
- 総重量
3,000 kg
(6,613.87 lb)- 全長
2,200 mm
(86.6 in)- 全幅
1,680 mm
(66.1 in)- 全高
2,500 mm
(98.4 in)
詳細
作業寸法 650×400mm
主軸中心からスライド取付面まで450mm
T型溝サイズ 3-14x100mm x n
主軸端面から最大/最小距離 450/150mm
主軸
最大出力トルク
23 N - m
25 N - m
最大工具長
150mm
ツールマガジン形状
カッタアーム式カッタ
高速サーボツールストック
最大工具径
65mm/75mm
60mm（フルナイフ）/120mm（空ナイフ隣接部）
位置の不確かさ
VDI/DGQ3441-X/Y/Z(軸)
0.008/0.008/0.008mm
数値制御装置
SIEMENS828D
総電気容量
12.5kVA
空気流量
0.1〜0.2M³/分
---
