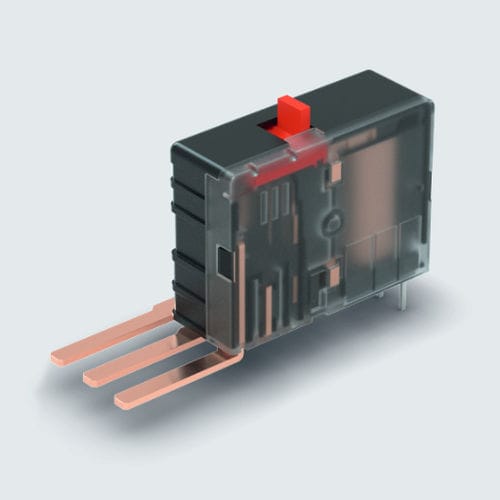

6VDC電気機械式継電器 703

48VDC1NOプリント基板用

極性ラッチングリレー、位置表示、手動操作用スイッチ付き Hアーマチュア原理を用いた偏極ラッチングリレーは、衝撃や振動に対する高い耐性を備えていることが特徴です。このリレーは、常に規定のスイッチングポジションにあるため、停電の際にも情報が失われることはありません。分極ラッチリレーの利点は、数ミリ秒のパルス駆動動作であるため、コイルの加熱を無視することができます。また、手動でリレーを設定することもできます。 リレーは、IECおよびDIN EN 61810 part 1 / VDE 0435 part 201の国際規格に準拠して設計・製造されており、IEC 62053 / 62054の過負荷および短絡要件も満たしています。 技術データ コイルデータ 定格出力 2.0 W 設定可能な動作電力 1.25 W 設定パルス数：20ms 動作時間 < 15 ms 接点データ 最大接点配列 1 c 接点材料 AgCdO-AgNi 最大スイッチング電力 6,250 VA 機械的寿命 106 絶縁体 コイルとコンタクトの隙間距離 8 mm 試験電圧 コイル - コンタクト 4,000 V eff. 試験電圧 接点 - 接点 - 試験電圧 オープンコンタクト 1,500 V eff. 絶縁耐力 コイル-コンタクト 12 kV / 1.2 / 50 μs 一般データ 周囲温度 -25 ...+70 °C 重量 36 g VDE、UL、CSA、SEV、SEMKOに準拠
