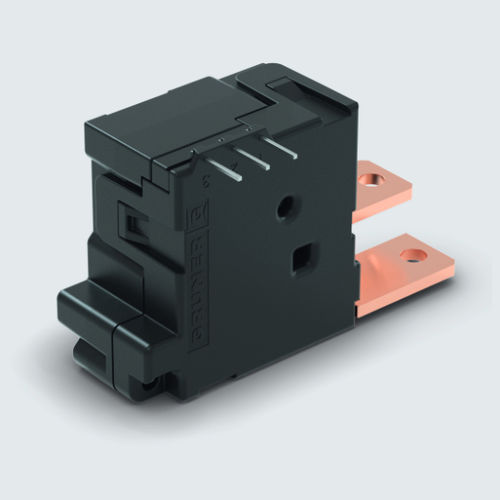

6VDC電気機械式継電器 726

48VDC1NOプリント基板用

H-アーマチュア原理を用いた分極ラッチングリレーは、衝撃や振動に対する高い耐性を備えていることが特徴です。このリレーは、常に決められたスイッチング位置にあるため、停電の際にも情報の損失はありません。分極ラッチリレーの利点は、数ミリ秒のパルス駆動動作であるため、コイルの加熱を無視することができることです。 このリレーは、IEC 61810 part 1の国際規格に準拠して設計・製造されており、IEC 62052 part 31の供給制御スイッチのUC3要件も満たしています。 技術データ コイルデータ 定格電力 5.5 W 設定動作電力 3.5 W 設定パルス数 20 ms 動作時間 < 15 ms 接点データ 最大接点配列 1 NO 接点材料 AgSnO2 最大スイッチング電力 25,000 VA 機械的寿命 106 絶縁体 コイルとコンタクトの隙間距離 8 mm 試験電圧 コイル - コンタクト 4,000 V eff. 試験電圧接点 試験電圧 オープンコンタクト 1,000 V eff. 耐電圧コイル - 接触 12 kV / 1.2 / 50 μs 一般データ 周囲温度 -40 ...+85 °C 重量 65 g VDE、UL、CSA、SEV、SEMKOに準拠
