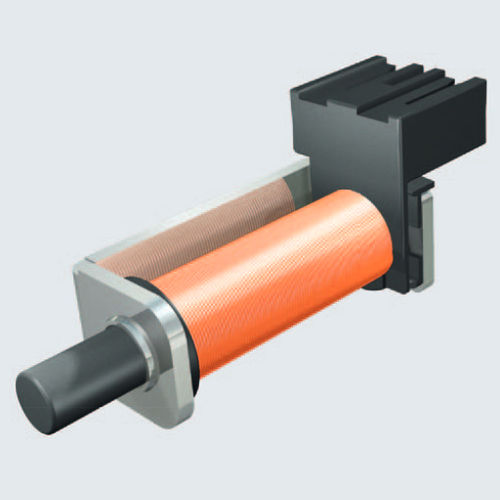

プル型ソレノイド 502

直線型単動式DC

開発／設計にあたっては、DIN VDE 0580に基づき、「電磁波を発生する機器および部品」の一般規定を考慮しました。 この直流（DC）単動ソレノイドは、プランジャーとパンチングヨークバーを備え、費用対効果の高いプルアクチュエーター設計を採用しています。プランジャーは、コイル本体内に直接取り付けられています。ストロークの制限は、お客様が外部で設定することができます。 必要であれば、追加料金で、磁力とソレノイドの寿命の両方を向上させることが可能です。 必要であれば、追加料金で、以下のものも提供可能です。 -プランジャーリターンスプリングの追加 -横ネジ付きヨークバー -内部ねじ切りまたは溝付きプランジャー（プルアクチュエーターデザイン） -スラストロッドを追加したプランジャー（プッシュアクチュエーター仕様） -プランジャーまたはポールコアに粘着防止ディスクを追加したもの（残留物排出）。 コイルデザイン コイル本体には、お客様側でタブを挿入するためのMAG MATEリーフ端子が2つ装着されています。その他のコイルコネクタも追加コストで提供可能です（コイルボディ専用工具の場合）。 保護等級IP00、DIN EN 60529 (VDE 0470-1) 温度クラスB（温度閾値130 °C）、VDE 0580 特徴的な磁力曲線 磁力は、中程度の巻線係数、最大加熱、定格電圧の90％を想定しています。直列生産の場合は、指定された磁力を〜0.8倍減らしてください。
