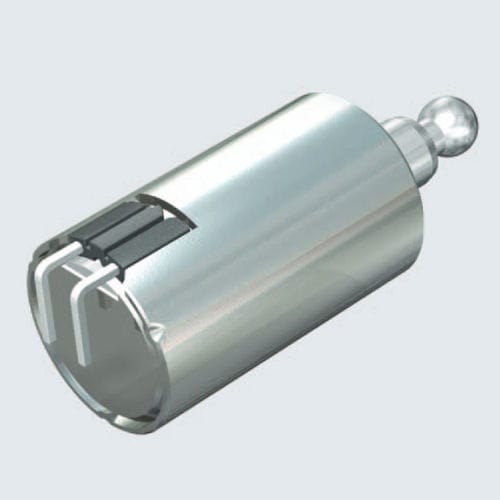

プル型ソレノイド 553

直線型電磁式双安定

開発／設計にあたっては、DIN VDE 0580に準拠した「電磁波を発生する機器および部品」の一般規定を考慮しました。 この双安定直流（DC）プルソレノイドは、ニッケルメッキのプランジャーとケーシングを備え、コスト効率の良いプルアクチュエーター設計を採用しています。プランジャーとお客様指定のボールエンドは、コイル本体内に直接取り付けられています。ストローク制限は、設計に組み込まれています。 このソレノイドはパルス駆動用に設計されており、永久磁石とリターンスプリングが内蔵されています。 電磁力はストロークの作動に利用され、永久磁石の力は最終ストローク位置の無電流保持に利用されます。 スイッチの動作（プランジャーの戻り＝永久磁石の力の中和）は、負の低減電圧インパルス（顧客指定の外部負荷に適合）によりトリガーされます。 特殊な特性 超小型フォームファクター、低ユニット重量、省エネ、電源喪失時の安全性、軽量化、コスト削減、一定磁力 代表的なアプリケーション バッテリー駆動のドアロックシステム、電子アクセスコントロール 必要に応じて、追加料金で外部プランジャーエンドの再設定が可能です。 コイルデザイン コイル本体は、90°回転した角型コネクタピンが2本軸方向に取り付けられています。 保護等級IP00、DIN EN 60529 (VDE 0470-1) 耐熱クラスB（温度閾値130℃）、VDE 0580 ご要望に応じて他の電圧にも対応可能です。 特性磁力曲線 磁力は、中程度の巻線係数、最大加熱、定格電圧の90％の場合を示します。
