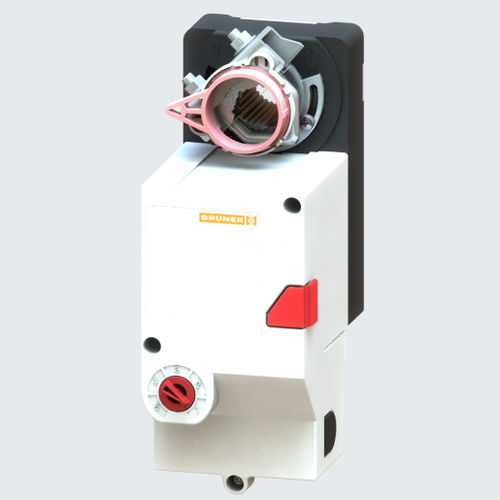

電動ダンパー用アクチュエータ 328CS-024-02A

回転式IP54換気装置用

HVAC（空調設備）用ダンパー調整用ロータリーアクチュエータ -制御連続制御 (0)2...10 VDC -ダンパーサイズ：約0.4 m² まで対応可能 -シャフトカップリングクランプ シャフトカップリングクランプ ◊ 8-15 mm / Ø 8-20 mm 電気データ 公称電圧範囲: 19...29 VAC/DC 消費電力 モーター（動作時）:11 W 消費電力 スタンバイ（エンドポジション）:1,0 W 電線サイズ : 14 VA 制御方式：連続制御 (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ 分解能 80 mV (0)4...20 mA / Rext. = 500 Ω 分解能 0,16 mA 分解能 0,16 mA フィードバック信号：(0)2...10 VDC, max.5 mA 補助スイッチ : - 接点負荷: - スイッチングポイント 接続モータ : ケーブル 1000 mm, 4 x 0,75 mm² (ハロゲンフリー) 接続フィードバックポテンショメータ : - 接続補助スイッチ GUACの接続 機能データ トルク:> 2Nm以上 ダンパーサイズ : 最大約0.4m²まで 同期速度：±5 回転方向はスイッチで選択 マニュアルオーバーライド：ギアラッチを押しボタンで解除 押しボタンでラッチ解除、セルフリセッ 調整可能な機械式エンドストップで制限可能 メカニカルエンドストップ 回転角度を変更した場合は 適応駆動が必要 音響パワーレベル：100 000 サイクル (0°...95°...0°) > 1 500 000 パーシャルサイクル (最大 ±5°)
