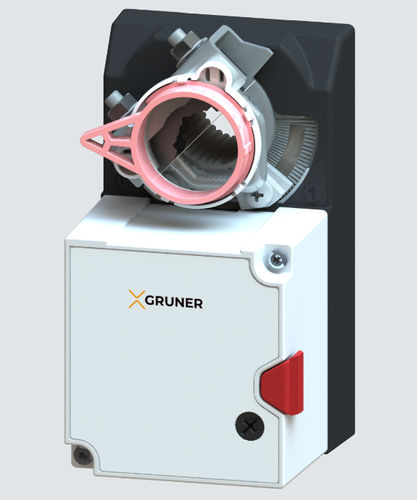

電動ダンパー用アクチュエータ 227-024-15

回転式コンパクトHVAC圧力制御用

HVAC設備における圧力・容積流量制御用エアダンパーの調整用ロータリーアクチュエータ。 -制御(0)2～10 VDC -センサー 300 Pa (ダイナミック) -ダンパーサイズ 約3m²まで対応可能 -通信：PP-Bus -シャフトカップリングクランプ シャフトカップリングクランプ ◇ 8-15 mm / Ø 8-20 mm 技術データ 電気的データ 公称電圧範囲 : 19...29 VAC/DC 消費電力 モーター（モーション）:3,0 W 消費電力 モーター（動作時）：3.0W 待機時（終端位置）：2.0W 電線サイズ : 4,5 VA 制御 : (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA / Rext. = 500 Ω フィードバック信号 : (0)2...10 VDC, max.0.5 mA 優先制御：クローズ／Vmin／Vmax／オープン 接続モータ：ケーブル 1000 mm, 4 x 0,75 mm² (ハロゲンフリー) 接続 GUAC : - 接続 GUIV : 診断コネクターと フィードバック信号 U 通信：PP-Bus（1200Bd、最大DC15V) センサー 校正：300 Pa、要高さ調整 (300 Pa = 1,2 in H2O）、動的測定原理 測定範囲：0～300 Pa バースト圧力 : 1 bar 公称値 : ダンパーメーカー固有の値 Vnomに基づくVmin / Vmax / Vconst 媒体 : 空気 0.70°C / 5...95% r.F.。 非凝縮性 取り付け位置：独立した位置 接続 : Ultem 2200 / チューブクリップ Ø 4-6 mm
