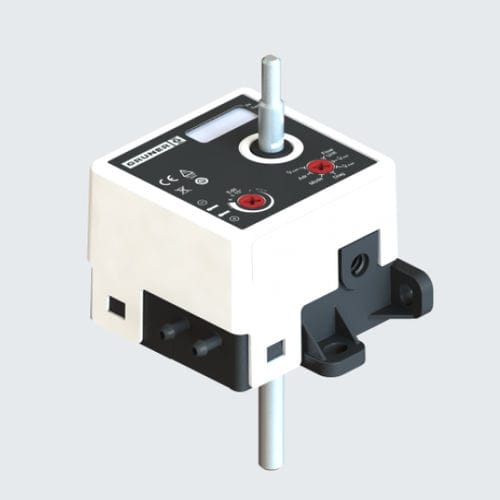

床下ディフューザー、スピンエアーディフューザー、ジェットノズルを調整し、HVAC設備の圧力・容積流量制御を行うためのリニアスピンドルアクチュエーター
-力 150N
-定格電圧 24 VAC/DC
(0)4...20 mA / 外径=500 Ω
フィードバック信号 : (0)2...10 VDC, max.0.5 mA
優先制御:閉/Vmin/Vbtw/Vmax/開
接続モータ:ケーブル 1000 mm,
4 x 0,75 mm² (ハロゲンフリー)
接続 GUIV : 診断コネクターおよび
フィードバック信号U
通信:PP-Bus (1200 Bd, 最大15 VDC)
センサー
校正:250 Pa、要高さ調整
(300 Pa = 1,2 in H2O)、動的測定原理
測定範囲:0~300 Pa
バースト圧力 : 1 bar
公称値 : ダンパーメーカー固有の値
Vnomに基づくVmin / Vbtw / Vmax
媒体 : 空気
非凝縮性
取り付け位置 : 位置に依存しない
接続 : ウルテム2200 / チューブクリップ Ø 4-6 mm
---
