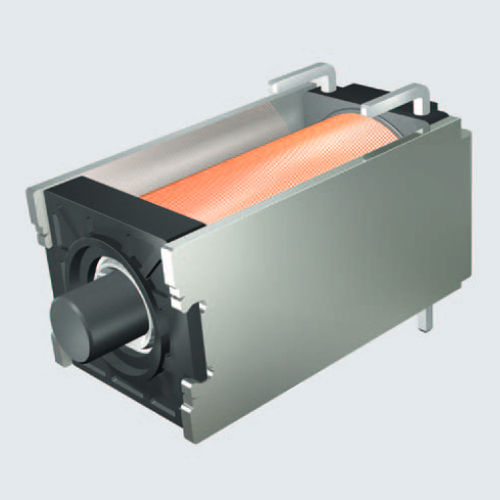

プル型ソレノイド 506

直線型単動式DC

開発／設計にあたっては、DIN VDE 0580に基づき、「電磁波を発生する機器および部品」の一般規定を考慮しました。 このノイズ抑制直流（DC）単動プルソレノイドは、プランジャーとパンチングヨークバーを備え、費用対効果の高いプルアクチュエーター設計が採用されています。プランジャーは、メンテナンスが不要な精密ベアリングに取り付けられています。最終ストローク位置でのストローク制限（抑制）はすでに組み込まれており、ソレノイドはキャプティブプランジャー設計を使用しています。 ノイズを抑えた直流単動プルソレノイドは、お客様のご要望に合わせた最適な構成が必要です。最適にマッチしたお客様の制御システムにより、理想的な引き込み音と戻り音が保証されます。 必要に応じて、また追加料金で、受け取ることができます。 -プランジャーリターンスプリングの追加 -ヨークバー（横ネジ付き -内部ねじ切りまたは溝付きプランジャー（プルアクチュエーターデザイン） -スラストロッドを追加したプランジャー（プッシュアクチュエーター仕様）。 このユニットサイズは、当然ながら「非押型アクチュエーター」バージョンとしても利用可能です。 コイルデザイン コイル本体には、2本の四角いコネクタピンが放射状に取り付けられています。ラジアルピンの長さは、お客様のご要望に応じます（有償）。また、その他のコイルコネクタも追加料金で提供可能です（コイルボディ用特殊工具の場合）。 保護等級IP00、DIN EN 60529 (VDE 0470-1) 温度クラスB（温度閾値130 °C）、VDE 0580 特徴的な磁力曲線 磁力は、中程度の巻線係数、最大加熱、定格電圧の90％を想定しています。直列生産の場合は、指定された磁力を〜0.8倍減らしてください。
