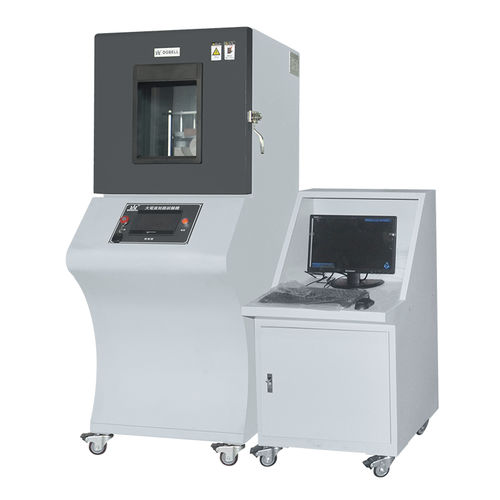

ショート電流試験機 BE-XL series

バッテリー用工業用自動車用途

大電流バッテリ短絡試験装置 関連規格の要求事項 1.試験対象：電池パックおよびシステム 2.試験条件 - 試験温度は 20±10℃以上とする。(電池システム製造業者の要求に従って）。 - 試験対象物の機能に影響を与え、試験結果に関連するすべての保護装置は、試験開始時に正常動作していなければならない。 1.充放電に使用する主接触器は、実現可能な車両モードと外部充電を許可するモードを示すために閉じていなければならない。1 回の試験で完了できない場合は、2 回以上の試験を行うこと。 2.試験体の正極端子と負極端子を互いに接続し、短絡を発生させる。短絡に使用する接続部（配線を含む）の抵抗値は5mΩを超えないこと。 3.次のいずれかの条件を満たすまで短絡させ、試験を終了する。 - 被測定機の保護機能が働き、短絡電流が遮断される。 - 試験体の外殻温度が安定した後（温度勾配が2時間以内に4℃以下），短絡を少なくとも1時間継続する。 6.試験後、室温下で2時間観察する。 技術的な変数。 最大。動作電流: 10000A、16000A 最大。過渡電流: 12000A、16000A 温度.温度範囲温度範囲: 周囲温度 内部抵抗：＜1mΩ、＜5mΩ、＜10mΩ、＜20mΩ、＜50mΩ、＜100mΩ(オプション) モードを制御します。近い PLC のタッチ画面制御 + コンピュータ リモート・コントロール + リモート・コントロール
