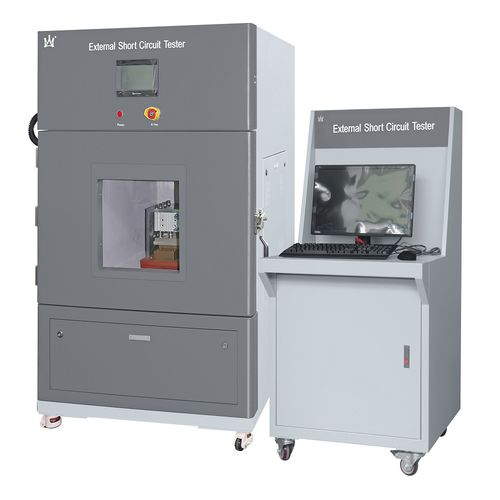

ショート電流試験機 ECE R100-BE-XL-1000A

バッテリー用電気装置電動車両用

UL2580、ECER100の試験規格に対応した外部短絡試験器です。 試験対象：電池パックおよびシステム テスト条件です： 試験温度は、20±10℃以上とする。(電池システム製造者の要求による)。 試験対象物の機能に影響を与え、試験結果に関連するすべての保護装置は、試験開始時に正常に動作していること。 充放電に使用されるメインコンタクタは、実現可能な車両モードと外部充電を許可するモードを示すために閉じておくこと。1回の試験で完了できない場合は、2回以上の試験を行うこと。 被測定物のプラス端子とマイナス端子を接続し、短絡を生じさせる。短絡させるための接続部（配線を含む）の抵抗値は、5mΩ以下とすること。 5.以下の条件のいずれかが満たされ、テストが完了するまで短絡状態を維持する。 試験体の保護機能が働き、短絡電流が終息する。 試験体の殻の温度が安定した後（温度勾配が2時間以内に4℃以下）、短絡は少なくとも1時間継続する。 6.テスト終了後、室温で2時間観察する。 主な特長 真空遮断、電気アークによるコンタクタの破損を避ける。 主要な接触部品の酸化抵抗の状態、高い流れおよび抵抗の長い操作の時間を保障して下さい。 データ収集温度、電圧および現在の獲得チャネル（多チャネルのために利用できる。） 制御モード：タッチスクリーン制御+コンピュータのリモートコントロール+リモートコントローラ。
