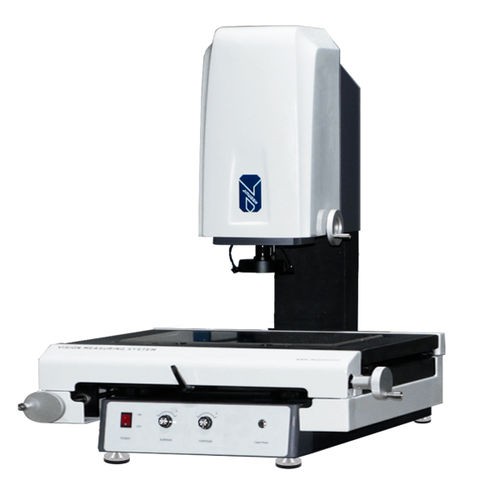

視覚測定機 E500

位置協調型カメラ

Eシリーズ手動画像測定機 高精度、製品の競争力を高める 3次元形状を可能にするZ軸測定 特徴 緑色の底部光源は、イメージング効果を明確にします。 レーザーポインタを通して測定されたワークの特定の位置を見つけることができ、複雑なワークの測定に適応することができます。 高解像度HDカラーカメラ Z軸オートフォーカスを追加し、マニュアル機のセミオートの強力な機能を実現できる。 座標系を確立する多くの方法があります、座標系の移動、回転は非常に便利です。 高精度の花こう岩の基盤、コラム、高い安定性および剛性率を保障するため。 イメージ投射の器械の測定器ソフトウェア、強力で、簡単な測定。 仕様 - 測定範囲(mm)(X-Y-Z) ：500x400x200 - 測定精度（μm）: 2.5+L/200 - ベクトル精度（μm）：2.2+L/200 - 繰り返し精度（μm） 3.0 画像・計測 - CCD : 1/2 "GIGEカラーカメラ、1.3MP - レンズ：手動ズームレンズ 0.7X-4.5X - 倍率：40-250倍 - 作動距離：90mm - レンズ位置識別ダブルレーザーポインター - ソフトウェアJINUOSH M-VMシステムソフトウェア - リニアスケール分解能：0.5μm - 駆動方式X/Y/Z軸手動制御 - 照明：白色LEDリング光源＋緑色LED透過平行光源 - 重量：283KG - 寸法(mm)(L-W-H) : 850×1100×1020
