ビデオ測定システム G400幾何学直径位置
お気に入りに追加する
商品比較に追加する
特徴
- 物質的特性
- 幾何学, 直径, 位置, 視覚, 視野(FOV), 遠隔, 形状, アングル, 周辺, ラウンド, 同心性, ひび割れ用, 写像性
- 技術
- カメラ, 視覚, レーザー, 3D, ビデオ, ユニバーサル規格, 電子, ビジュアル, 2D
- 測定製品
- 部品, プリント基板用, バンド, 軸, LEDモジュール, 回転軸エンジン用, 工具, メタルシート, ウェハー用, 内径測定用, 半導体用, 内蔵型回路用, パネル用, ベアリング, 視覚レンズ用, 光学レンズ用
- 応用
- 自動車産業用, 産業用, 制御用, 研究所用, 時計産業用, 電子機器用, キャリブレーション用, 製造ライン用, 医療用, 部品試験用, キャリブレーション用, 小歯車用
- その他の特徴
- 携帯型, 自動, 高精度, 無接触, コンピューター数値制御（CNC）, 幾何学, マルチ センサー, マルチ センサー, 連続, 次元, デジタルリーダー付, 2軸, 高速, 横型, 移動式, 縦型, 角度, 広視野, 高解像度
詳細

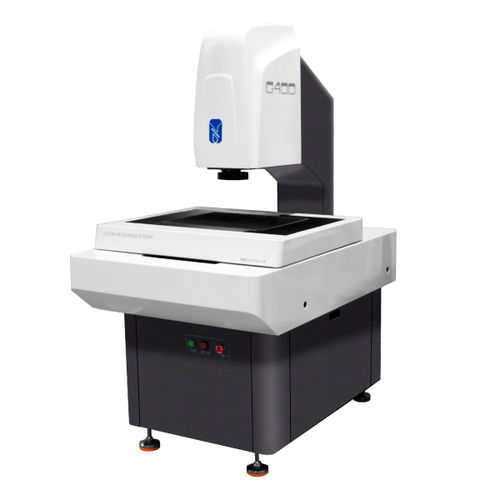

自動ビデオ測定システム Gシリーズ
自動バッチ測定で両手が自由に使える
Gシリーズは、視覚と触覚の両方を必要とする様々な工業検査アプリケーションに最適です。
特徴
高精度自動測定、自動レンズ、高精度自動可変時間。
エアベアリングガイドレール、摩耗や損傷なし、精密研削リードスクリュー、高速、クリアランスなし、敏感で信頼性の高い、正確な位置決め、高い運動精度。
ジョイスティック制御の自動機能：自動フォーカス、自動測定自動エッジ、ランプの光の調整を自動的に、自動スイッチの比率は、測定の高効率を確保する。
ソフトウェアは操作で便利、国際的な顕微鏡のオフィス ソフトウェア操作習慣に confoming です。
4 軸線の自動ループ制御。
高解像度の高精細カラーカメラ。
編集可能なCNCプログラム
高精度の花こう岩の基盤、働き platfom、柱は、長期にわたる安定性を保障します。
仕様
- 測定範囲(mm)(X-Y-Z) ：400x300x200
- 測定精度（μm）: 1.7+L/200
- ベクトル精度（μm）: - 2.0+L/200
- 繰り返し精度（μm）: 1.0
画像と測定
- CCD : 1/1.7 "GIGEカラーカメラ、2MP
- 倍率：レンズ0.7倍-4.5倍、モニター倍率：40倍-245倍
- ワーキングディスタンス：82mm
- ソフトウェアJINUOSH A-VM SYSTEMソフトウェア
- リニアスケール分解能：0.1μm（レニショー社製）
- 駆動方式
- 駆動方式：CNC制御、クローズループACサーボ駆動方式、ジョイスティック、マウス、キーボード制御
- 照明：白色LED 7リング8領域32位相プログラマブルリング光源、緑色LED透過光源＋同軸光源
- 重量：420KG
- 寸法(mm)(L-W-H) : 810×1200×1650
---
