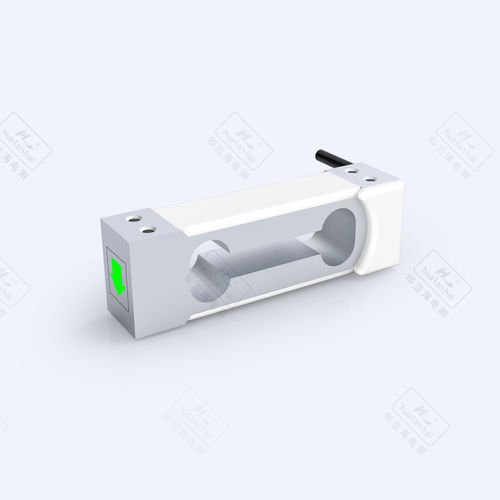

パラレルビームセンサは、ロードセルで最も一般的に使用されているセンサの一つです。電子秤、キッチン秤、宝石秤などの産業で広く使用されています。産業用、農業用オートメーションシステムには欠かすことのできないコア部品です。形状は正方形のような形をしています。業界ではパラレルビームロードセルと総称しています。
センサーのエラストマーはアルミニウム合金製で、接着剤で密封され、表面は無色の陽極酸化処理されており、保護等級はIP65に達します。
精度のクラス
C2/C3
包括的なエラー
±0.03%および±0.02% fs
出力感度
1.0±0.1 mV/V/2.0±0.2 mV/V
クリープ
±0.023 & ±0.016% FS/30min
ゼロ出力
±0.03mV/V
入力インピーダンス
405±10Ω
出力インピーダンス
350±3Ω
絶縁抵抗
≧5000mω(100vdc)
ゼロ温度の影響
±0.029 & ±0.019% fs/10℃の場合
感度の温度の影響
±0.025 & ±0.017% fs/10℃の影響
温度補償範囲
-10℃ ~ +40 ℃
動作温度範囲
-20℃ ~ +60 ℃
励磁電圧
5VDC ~ 12VDC
安全な過負荷の範囲
120%
限界の積み過ぎの範囲
150%
推奨テーブルサイズ
200×200mm
センサーの外形寸法
70*15*22
取付穴寸法
2-M3
取り付け穴の位置
Y7
---
