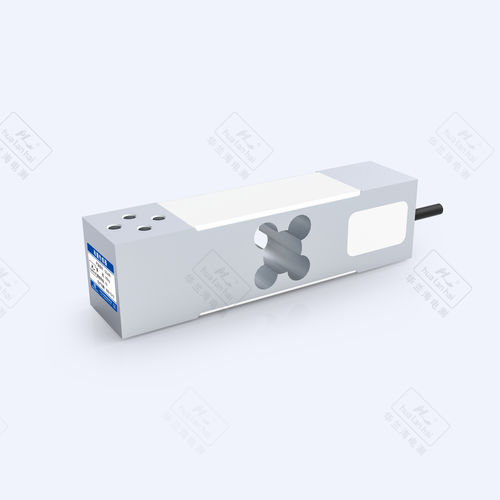

パラレルビームセンサは、ロードセルで最も一般的に使用されているセンサの一つです。電子秤、キッチン秤、宝石秤などの産業で広く使用されています。産業用、農業用オートメーションシステムには欠かすことのできないコア部品です。形状は正方形のような形をしています。業界ではパラレルビームロードセルと総称しています。
センサーのエラストマーはアルミニウム合金製で、接着剤で密封され、表面は無色の陽極酸化処理されており、保護等級はIP65に達します。
精度のクラス
C2
総合的な間違い
±0.03% FS
出力感度
2.0±0.2mV/V
クリープ
±0.023% FS/30min
ゼロ出力
±1.5%FSの場合
入力インピーダンス
405±10Ω
出力インピーダンス
350±3Ω
絶縁抵抗
≧5000mω(100vdc)
零点温度の影響
±0.029% FS/10℃ (注1
感度の温度の影響
±0.025% FS/10℃の場合
温度補償範囲
-10℃ ~ +40 ℃
動作温度範囲
-20℃ ~ +60 ℃
励磁電圧
5VDC ~ 12VDC
安全な過負荷の範囲
120%
限界の積み過ぎの範囲
150%
推奨テーブルサイズ
400*500mm
センサーの寸法
150*35*40
取付穴サイズ
4-M6
取り付け穴の位置
X19 Y15
---
