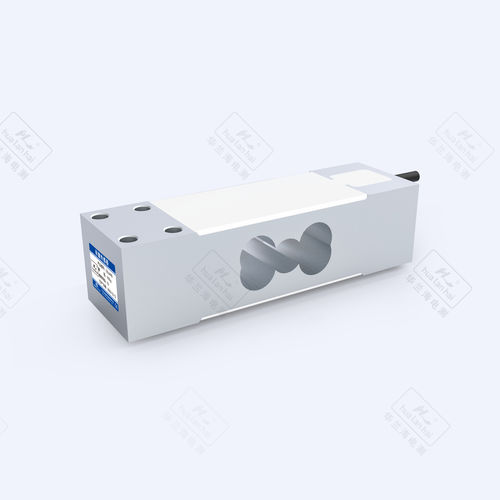

ビーム型ロードセル CZL649D

計量アルミニウム合金IP65

パラレルビームセンサは、ロードセルで最も一般的に使用されているセンサの一つです。電子秤、キッチン秤、宝石秤などの産業で広く使用されています。産業用、農業用オートメーションシステムには欠かすことのできないコア部品です。形状は正方形のような形をしています。業界ではパラレルビームロードセルと総称しています。 センサーのエラストマーはアルミニウム合金製で、接着剤で密封され、表面は無色の陽極酸化処理されており、保護等級はIP65に達します。 精度のクラス C2 総合的な間違い ±0.03% FS 出力感度 2.0±0.2mV/V クリープ ±0.023% FS/30min ゼロ出力 ±1.5%FSの場合 入力インピーダンス 405±10Ω 出力インピーダンス 350±3Ω 絶縁抵抗 ≥5000mΩ（100VDC） 以上 零点温度の影響 ±0.029% FS/10℃ （凡例 感度温度の影響 ±0.025% FS/10℃ 感度温度の影響 温度補償範囲 -10℃ ~ +40 ℃ 動作温度範囲 -20℃ ~ +60 ℃ 励磁電圧 5VDC ~ 12VDC 安全な過負荷の範囲 120% 限界の積み過ぎの範囲 150% 推奨テーブルサイズ 500×500mm センサーの外形寸法 150*45*40 取付穴寸法 4-M8 取り付け穴の位置 X19Y30
