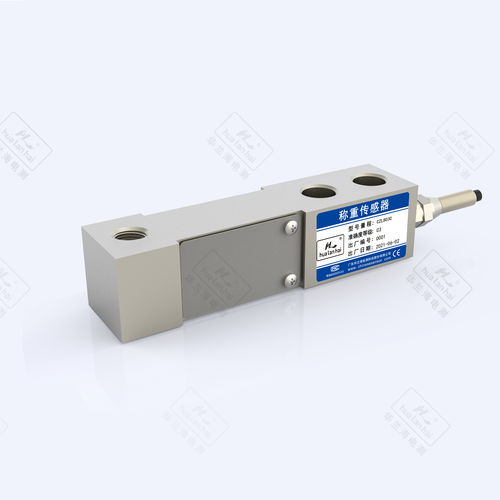

片持ち梁式のスチール製ロードセルは、一端が固定され、もう一端が荷重を受けます。それは鋼球の力伝達、上および下の圧子軸受けまたは二重球のヘッド構造を採用し、よいシーリング構造と装備されています。応力の後のよい自動集中、容易な取付け、便利な使用およびよい互換性。
合金アルミ製で、接着剤で密封し、ニッケルでメッキし、このモデルは防水、防錆等級IP66である。
正確さのクラス
C2
総合誤差
±0.3% FS
出力感度
2.0±0.003 mV/V
クリープ
±0.03% FS/30min
ゼロ出力
±1.0% FS
入力インピーダンス
350±5Ω
出力インピーダンス
350±3Ω
絶縁抵抗
≧5000mω(100vdc)
零点の温度による影響
±0.03% FS/10
感度の温度の影響
±0.02% FS/10
温度補償範囲
-10℃ ~ +40 ℃
動作温度範囲
-30℃ ~ +70 ℃
励磁電圧
10VDC ~ 12VDC
安全な過負荷の範囲
150%
限界の積み過ぎの範囲
200%
---
