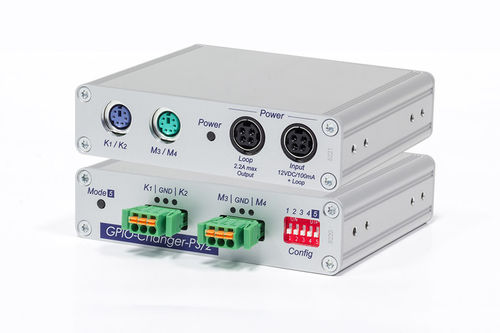

信号変換器 GPIO-Changer-PS/2

USB接続パネル

GPIO-Changer-PS/2は、対応するマトリックススイッチやそのエンドデバイスのGPIO機能を簡単に利用できるようにするための信号変換器です。GPIOとは「General Purpose Input / Output」の略で、単純なスイッチングの状態（オン／オフ）を伝えることを指します。 応用分野としては、制御室のアラームや重要な監視状態の自動化、放送のオンエア信号に代表される「タリーランプ」などがあります。 本機能は、すべての新製品（マトリクス、トランスミッター、レシーバー）に搭載されています。既存の機器には、この機能を含むファームウェアのアップデートが可能です。すべての旧型ハードウェアに対応しているわけではありません。 PS/2による簡単な接続 GPIO機能による容易な接続 G&Dでは、既存の部品を使ってGPIOの状態を表示するために、最近ではほとんど使われていないPS/2インターフェースを採用しています。アプリケーションによっては、キーボードやマウスを接続するためのUSBインターフェイスに加えて、このインターフェイスが重要な意味を持ち、G&Dシステムの標準となっています。すべてのG&Dマトリックスコンポーネントは、少なくとも1つまたは2つのPS/2インターフェースを備えています。 しかし、実際にはほとんど使用されていないため、現在ではGPIOインターフェースとして使用できるように再構成されています。コンフィグパネルにそれぞれの項目が追加されました（図は最後のトピックConfigPanelを参照）。 このシステムは、コンピューター側のPS/2接点に適用されるスイッチングステータスを、ユーザーのレシーバーモジュールに表示します（その逆も同様）。各PS/2インターフェースには、2つのGPIOスイッチングステータスがマッピングされます。
