自動組立機

自動車用途産業用リニア

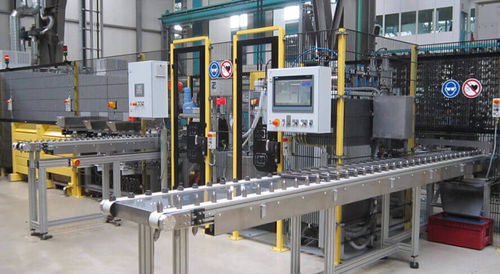

自動車シート領域に取り付ける準備が整ったサブアセンブリは、個別に供給される複数の部品から作成され、図示の自動組立セルに取り付けられる。 ブッシング、リベット、成形部品は供給システムを介して工程に挿入される。その後、これらの要素は供給システムと回転システムを介して関連する製造工程に供給される。 技術パラメーター 設置フットプリント 9.800 x 6.500 mm 高さ: 2.500 mm サイクルタイム: 12秒 製造工程 ステーション1: ベース部分の配置 ステーション2：スチールブッシングのプレヘミング、リベット成形 ステーション3: スチールブッシングの仕上げヘミング、サイン ステーション4: ブッシングとリベットでベース部分を取り外す ステーション5：リベットを配置し、形成される追加部分を回す ステーション6: プラスチックブッシングを配置し、スチールブッシングを配置し、成形部品をプレスする。 カスタマイズされた応用例のために、機械加工や溶接作業を統合することも可能である。部品搬送には、フィーディング、コンベア、ロボットシステムを使用することができる。
