3軸フライス盤 CM-1
縦型ISO 2020ツール

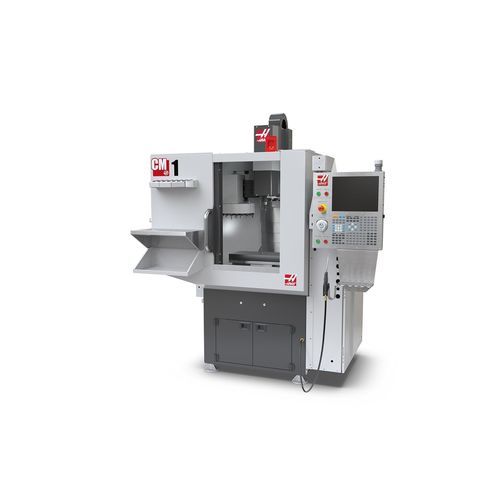

3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 2
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 3
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 4
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 5
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 6
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 7
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 8
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 9
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 10
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 11
3軸フライス盤 - CM-1 - Haas Automation - 縦型 / ISO 20 / 20ツール - 画像 - 12
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
ISO 20
ツールステーション数
20ツール
その他の特徴
高精度, コンパクト, 工具自動取り換え機能付
X軸移動距離

305 mm
(12.01 in)

Y軸移動距離

254 mm
(10 in)

Z軸移動距離

356 mm
(14.02 in)

回転速度

30,000 rpm
(188,496 rad.min-1)

出力

3.7 kW
(5.03 hp)

X軸の移動速度

19,200 mm/min
(13 in/s)

Y軸の移動速度

19,200 mm/min
(13 in/s)

Z軸の移動速度

19,200 mm/min
(13 in/s)

最大テーブル積載量

68 kg
(150 lb)

最大ツール重量

2.3 kg
(5.1 lb)

ツール交換時間

3.2 s

総重量

917 kg
(2,021.64 lb)

詳細

小物部品の製造は、一般的な加工工場にとって重大な加工上の課題をもたらす可能性がある。小さな穴、微細なフィーチャー、極端な精度、微細な表面仕上げは、大型のCNC機械では困難な場合があります。 CM-1コンパクトミルは、通信、航空宇宙、医療、歯科産業で見られるような、小型で高精度の2Dおよび3Dパーツの製造や試作に適した、省スペース、高精度のソリューションです。 単相または三相電源で動作

---

カタログ

CM-1
CM-1
