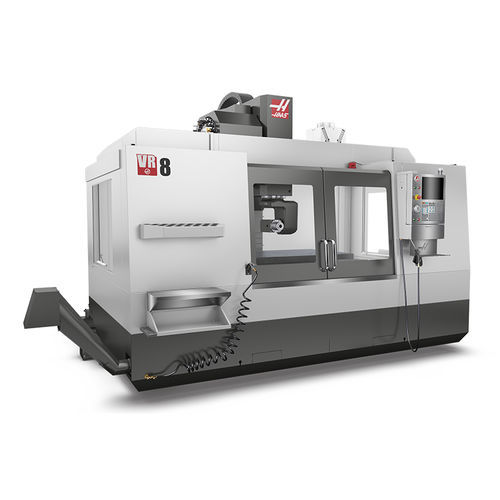

5軸マシニングセンタ VR-8

縦型ロータリーテーブルHSK A-63

HaasのVRシリーズVMCは、5軸加工部品が大きすぎて従来の回転テーブルやトラニオンでは回転できない場合に最適なソリューションです。各VRシリーズ機は、大型ワークや治具を容易にサポートする大型Tスロットテーブルと、複雑形状、アンダーカット、5面加工に対応し、ワークのほぼ全ての角度にアクセスできる強力な2軸ジンバルスピンドルヘッドを備えています。 2軸スピンドルヘッドにより、±245°のC軸回転と±120°のB軸チルトが可能。 工具中心点制御付き HaasのVRシリーズ工作機械は、GM-2-5AXで使用されている一体型ジンバル主軸のアップグレードバージョンと、非常に人気の高いVFシリーズVMCを組み合わせたものです。その結果、非常に汎用性の高いフル5軸工作機械が誕生しました。 この工作機械は、従来のVRシリーズとは大きく異なります。主な技術的な違いは、回転軸の構成です。前世代のVRシリーズ機は、主軸を支持するためにB軸にA軸をマウントしていましたが、この新バージョンはC軸にB軸をマウントしています。このため、生産中止となったVR機用に開発されたGコードプログラムは新バージョンと互換性がなく、ポストプロセッサーも軸構成の違いに合わせて修正する必要がある。 VRシリーズミルは、現在販売されている他の多くのHaas社製5軸加工機と大きく異なる技術的な詳細が数多くあります。これらの違いについては、以下のブロックで説明しています。スクロールを続けて、このユニークな5軸加工機の能力をより深く理解してください。
