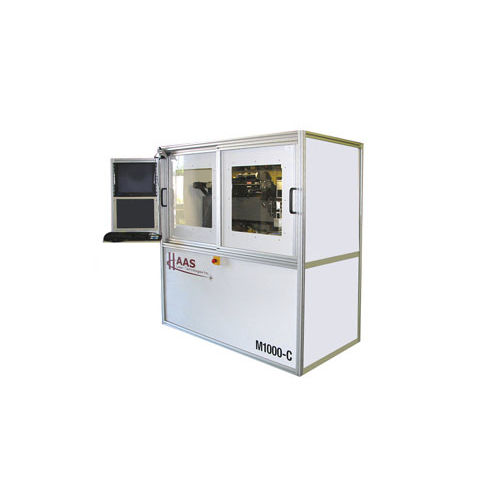

マイクロマシニング用レーザー システム

コンパクト

マイクロマシニングレーザーシステムは、多数の材料に対する非常に多種多様なマイクロマシング加工に適しています。 このツールは、金属、ポリマー、セラミック、半導体を含むほとんどの材料において、小型 2 1/2D部品のラピッドプロトタイピングに特に役立ちます。 このシステムは、最先端のビーム配信とモーション制御を組み合わせて幅広いレーザーを組み込むことができ、高度なレーザー加工において最高の性能を提供します。 このシステムは直径 15µm 以下の穴を開けることができます。 より大きな直径は、CNCの円補間機能を使用してトレパンできます。 高精度のX & Yステージは、大きな直径の穴、スロット、その他の複雑なプロファイルをテーブルトラベルの限界まで切り取ることができます。 このシステムは、従来のフォーカスヘッドと2 軸ガルボ駆動スキャナヘッドの交換に対応するために、オプションでフィールドアップグレード可能です。 CNCシステムコントローラは、使いやすいグラフィカルユーザーインターフェースで、ステージとスキャナーヘッドの両方を駆動します。 マイクロマシニングレーザーシステムは、花崗岩のブリッジ構造を組み込んだコンパクトな床取り付けユニットで、レーザー、光学、モーションステージを1つのプラットフォーム上で一体化した精密統合を実現します。 この堅牢な設計により、レーザーを含むすべての重要なコンポーネントが単一の剛性ベースに取り付けられるため、外部の振動を最小限に抑えることができます。 ワークピースモーションは、X 方向に200mm 移動、Y 方向に200mmの移動を備えた高精度リニアステージを採用しています。
