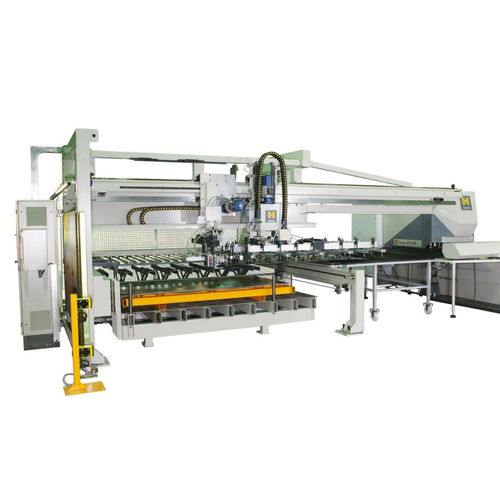

シ－ト積み込み / 積み下ろしシステム SHEET TRANSFER 3015

自動

CNC打つ機械にパレットからのシートの移動3015はシートのローディング、および積み重ねの単位のためにに機械テーブルからのパンチ シートの荷を下すこと設計されている。システムの本体はover-dimensioned線形ガイドが付いている堅い、ボルトで固定された構造およびモーターを備えられたワゴンである。それはaから成っている: 板の浮上りの単位および厚さの測定の単位が付いているローディング装置: - シートが付いているパレットは鋼板および3つの停止棒のpre-separationのための2つの磁石が付いているover-dimensionedフレームの構造に材料を正確に測るために置かれる。ロード ユニットはシートの分離のための空気の吸引のコップそして特別な空気システム（前部左隅）を運ぶフレームから成っている。この特別な空気システムは圧縮空気のジェット機からの空気吹く装置を通して余分助けとものからシートを下に分けるためにシートの前部左隅を揺する（高さで調節可能な）。 - 吸引のカップ・フレームの縦の動きはシートのよりよい分離のための2つの速度がある。シートが持ち上がれば、特別な装置は1枚のシートだけ取られたかどうか確認するためにシートの厚さを測定する。これが事実なら、特別な中間テーブルは打つ機械のテーブルの同じ高さに持ち上げられたシートおよびシート パレットの間に、来る。 - この時点で、システムは前のシートを打つことを終わるように打つ機械を待っている。前のシートが終了するとき、新しいシートは機械に水平に動き、穿孔器のテーブルのパンチ シートの上の約25のmmで握られる。
