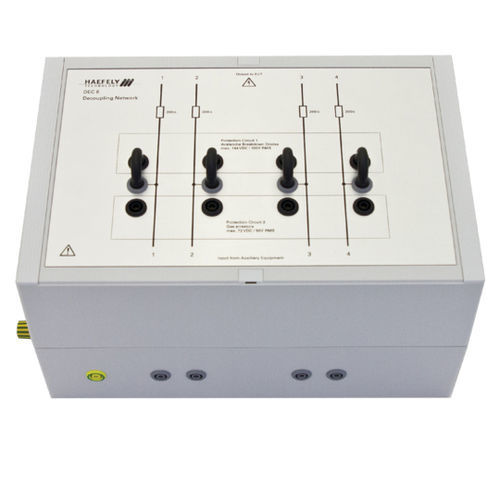

カップリング/デカップリングネットワーク DEC 6

DEC 6は、10/700usインパルスで最大6.6kVピークまで試験したEUTから補助装置を切り離すために使用されます。 ITU K.44規格に準拠した非シールド対称のデータ及び信号線のデカップリングに使用されます。最大4本の電線を同時に試験することができます。最大限の柔軟性を得るため、DEC 6にはデカップリングと保護素子のみが含まれています。被試験機器に応じたカップリング回路は、試験装置内に個別に配置することが可能です。保護素子の手動カップリング選択により、補助機器の最適な保護が可能。デフォルトの保護素子は、ガスアレスタとブレークダウンアバランシェダイオード（ABD）です。このような素子では、EUTラインに対する容量性負荷は小さくなります。デカップリング素子は簡単に選択することができます。また、保護素子を使用しない試験も可能です。 - デカップリング抵抗 200オーム - 10/700 us 電気通信インパルス - コンビネーションウェーブ 1.2/50 us - 8/20 us インパルス - 100 kHz環状波インパルス - 保護素子としてブレークダウンアバランシェダイオードとガスアレスタ - 最大4本のワイヤーをテスト可能 - 最大10 MHzの信号帯域幅
