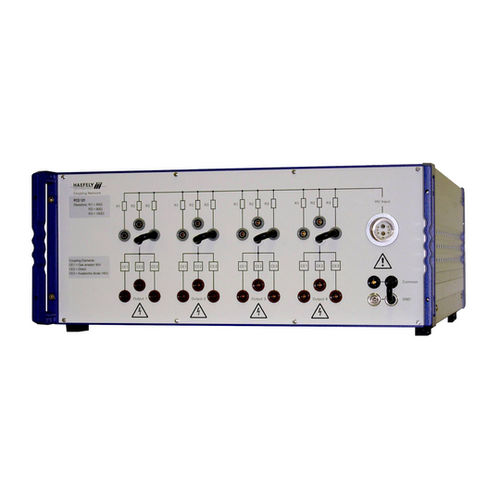

カップリングネットワーク PCD 122

PCD 122は、IEC/ENおよびITU規格に準拠した非シールド対称データおよび信号線に、最大6.6kVピークまでの10/700μsインパルスをカップリングするために使用されます。最大2組/4本の電線を同時に試験できます。 最大限の柔軟性を得るため、PCD122にはカップリング要素のみが含まれています。テストするEUTに依存するデカップリング回路は、テストセットアップに個別に配置することができます。コモンモード（縦モード、線対地）およびディファレンシャルモード（横モード、線対線）試験用の手動カップリングパス切り替え。デフォルトの結合素子は、ガスアレスタとブレークダウンアバランシェダイオードです。カップリング素子は簡単に選択できます。ダイレクトカップリング出力により、お客様独自のカップリングエレメントを使用することができます。 10 / 700 µs インパルス シリアル抵抗器付属 最大4線まで試験可能 最大 > 10 MHz の信号帯域幅 EUTライン上の低容量性負荷 カップリングパスの手動選択
