部分除荷測定システム KEV series

ダイレクト接触ケーブル用研究所用

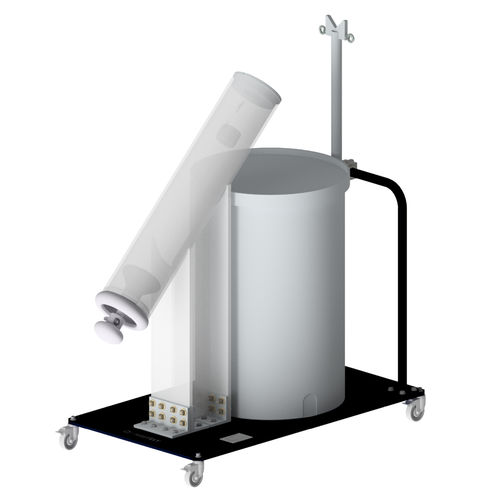

KEVシリーズは、中電圧ケーブルのACテスト、部分放電、タンジェントデルタ測定に使用されます。 KEVには、ミネラルオイルを満たした一対の終端器が含まれています。各ターミネーションは、ウィール付きのベースプレートに取り付けられています。また、ベースプレートにはオイルドリップタンクが搭載されています。 特徴 鉱物油充填 キャスター付きで移動可能 軽量で使いやすい 一般的な説明 KEVシリーズのケーブル試験用終端器は、プラスチック絶縁高圧ケーブルのAC試験および部分放電やタンデルタ測定に使用します。このケーブルターミネーションは油で絶縁されています。 主な特徴として、取り扱いが簡単で、ケーブルの準備時間が短く、セットアップ時間が非常に短いことが挙げられ、これは日常的な試験用途において非常に重要です。 ケーブル端末は試験室から離れた場所で準備することができ、ケーブルは簡単に終端装置に取り付けることができます。 通常の条件下では、ケーブル終端部で使用する絶縁油（市販の鉱物油）は、交換やろ過が必要になるまで数ヶ月間使用することができます。 KEVシリーズには、2種類のタイプがあります。 KEV 50は定格電圧50kVで、ケーブルドラムに直接固定することができます。 定格電圧75/100 kVのKEV 75/100は、トロリーに搭載され、ケーブル終端から取り外した際にケーブルから滴り落ちるオイルを回収するための容器が取り付けられています。
