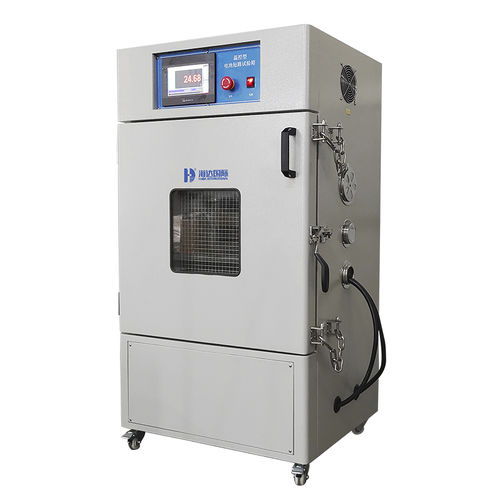

短絡テストチャンバー HD-H201

バッテリー用

試験目的 本装置は、各種電池短絡試験規格に準拠して設計されています。規格によると、短絡装置は試験で要求される最大短絡電流を得るために80±20mΩの内部抵抗を満たさなければならない。さらに、短絡装置の回路設計も大電流の衝撃に耐えられるものでなければならない。 私たちは、工業用グレードのDC電磁接触器、全銅端子、流れを誘導する内部銅板を選びました。広く厚い銅板は効果的に放熱効果を向上させ、大電流短絡装置をより安全にし、効果的に試験装置の損失を減らし、試験データの正確性を確保します。 試験規格 iec62133; ul 1642:2012; un38.3 標準的な特徴 項目: 指定 Internal Dimension:500*500*500mm(W*D*H) External Dimension:700*800*1530mm(W*D*H) 内部材質：SUS201ステンレス鋼板、厚さ1.2mm、テフロン貼り； 外部材料:塗装処理冷延鋼板、1.5mm 観察窓：250*250mm 排気口：直径100mm 圧力解放の港: 200*200mm テスト穴: ケーブルのための 2 つのテスト穴の直径 50mm が、接続しますあります。 制御モード: キー タイプ 温度のコレクションの範囲: RT-1000 温度の獲得チャネル: チャネル 1 温度の表示正確さ: ±0.5 電圧コレクション範囲: 0-100V 電圧収集チャネル: チャネル 1 電圧表示精度：±0.5 最大短絡電流:1000A 電流収集チャンネル:チャンネル1 電流表示精度：±0.5 装置ループの内部抵抗 装置ループ: 80±20mΩ 電圧: 単一フェーズ 220V 機械重量: 85kg
