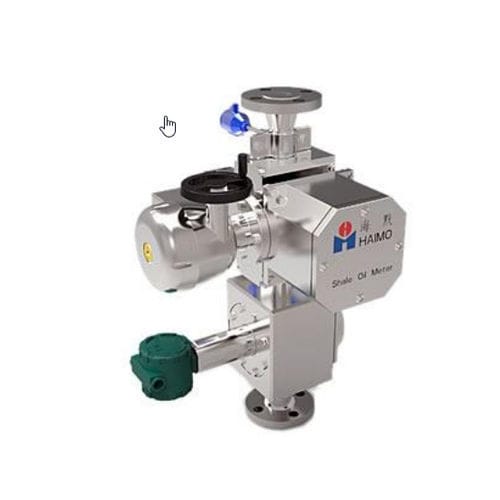

ベンチュリ流量計 SP-MPFM

差圧ガス用液体用

Haimo Spool Piece Multiphase Flow Meter(SP-MPFM)は、多相流をインラインで測定するための最先端技術です。このメーターは、非常にコンパクトな機械的ソリューションで、オイル、水、ガスの流量を正確に測定することができます。要件に応じて、このメーターはスプールピースまたはスキッドマウント設計のいずれかにすることができます。 動作原理 ベンチュリー式流量計とデュアルエナジーガンマメーターで構成されたコンパクトなユニットです。 混相流の総流量（TFR）はベンチュリー式流量計で測定します。 マルチバリアブルトランスミッター（MVT）は、温度と圧力とともにベンチュリー全体の差圧を測定します。MVTからの生信号はデータ収集ユニットで処理され、PVTパラメータとともに総流量を計算するために使用されます。 デュアルエナジーガンマメーターは、混相流体のGVFとWLRを測定するために使用されます。デュアルガンマ検出器からのパルスは、更新されたHaimo高速デュアルガンマ送信機によって収集・処理され、0~95%のGVFレベルで高いウォーターカット精度を提供します。 標準状態での体積流量は、PVT ソフトウェアモデルを使用して、ライン状態での流量から計算されます。ハイモが開発したPVTモデルは、貯留層流体を中心とした多成分混合物の特性を評価するための汎用的なツールである。 Haimo Spool Piece Multiphase Flow Meter (SP-MPFM)は、ガンマ線技術によりガス分（GVF）と水（WLR）を検出する。多相流の総流量はベンチュリー流量計で測定されます。データ収集ユニット（DAU）がすべての計算を行い、PVTモデルを使用してラインから標準状態への流量測定値を変換します。 特徴 インラインフローメーター
