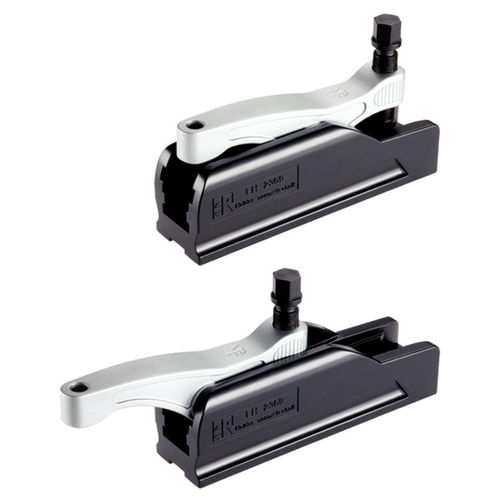

機械式クランプ工具 EH 23690. series

フレキシブル円錐横型

コンパクト・クランプは、一次加工にも二次加工にも多目的に使用できます。セルフロック式のクランプレバーなので、どんな取付姿勢でもOKです。 特長： 精密で正確な位置決めクランプができます 簡単で汎用的な操作。 ベアリング付クランプレバーにより、僅かな締付トルクで大きなクランプ力を発揮します 無段階で広いクランプ領域 クランプレバーをハウジングに完全に引き込めるのでワーク交換の邪魔になりません クランプレバーのねじ穴を使い、セッティング・スクリュー（EH 22700.-EH 22720.）や揺動パッド（EH 22730./EH 22740.）など様々なクランプエレメントを取付可能 広い可動領域に亘って、一定のクランプ力 高さ調整アダプターEH23690.0112/.0116を使って無段階にクランプ領域を拡大可能 取付も簡単でフレキシブル 高い耐食性 汚れや切粉に強い 材質 本体 熱処理鋼、黒塗装 クランプレバー 熱処理鋼、熱処理、銀色塗装 組立 セットアップ： ストッパー・ネジ（ISO 4762 M6 x10）を取り外す。 クランプレバーを引込見、取り外す。 2本の六角穴付きネジ（付属品）を使って本体を固定する。 クランプレバーを本体のガイド溝に嵌め、スライドさせる。 取り外したストッパー・ネジ（ISO 4762 M6 x10）を取付ける。 取り扱い クランプの手順： クランプレバーをクランプ位置に押し出す。 六角ボルトを回してクランプする
