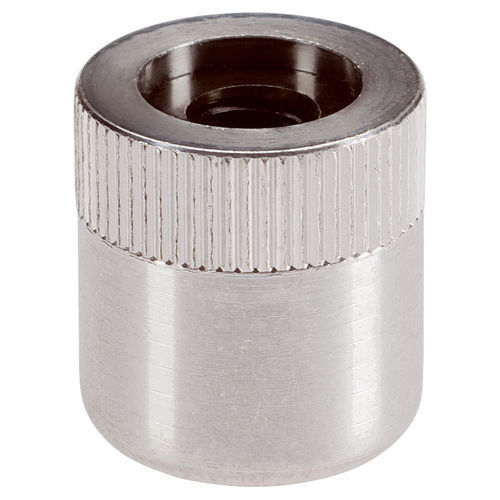

位置決めや押し当てに使います。例えば塗装やサンドブラストの際など。
材質
本体
アルミニウム AI
ねじ付プレート
スティール、黒染
バネ
ステンレス鋼
スティール、黒染
スティール、亜鉛めっき
組立
取り付け用穴間隔の計算式:
l0 = z/2 + w + x
l0 = 軸間距離
y = ワークの高さ
w = ワークの長さ
x = ストローク
z = 突き当てピンの直径
寸法xの計算式: x = d2/2 - s
組み付けは圧入によります。
マーキング
弱圧スプリング仕様 = ステンレス・バネ
標準スプリング仕様 = バネ鋼、黒染
強化スプリング仕様 = バネ鋼、 鉛メッキ
備考
