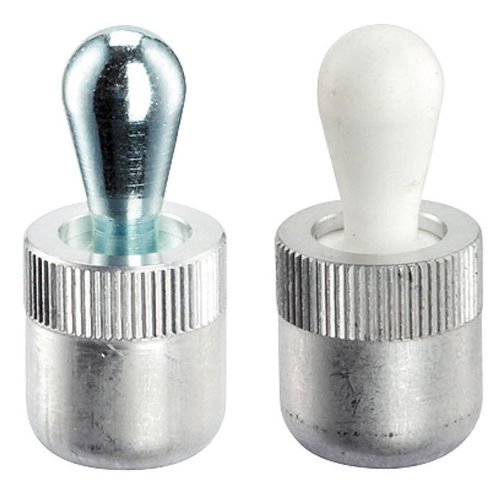

側面プランジャー EH 22150. series

スチール製

位置決めや押し当てに使います。例えば塗装やサンドブラストの際など。 切粉や汚れに対するシール付。 材質 シール CR 本体 アルミニウム AI バネ ステンレス鋼 スティール、黒染 スティール、亜鉛めっき ピン スティール、浸炭焼入れ、亜鉛めっき POM、白 組立 組み付けは圧入によります。 取付け用穴間隔の計算式： l0 = z/2 + w + x l0 = 軸間距離 y = ワークの高さ w = ワークの長さ x = 下記参照 s = ストローク z = 突き当てピンの直径 寸法xの計算式：（l2 - d2/2より背の高いワークの場合）　x = d2/2 - s 寸法xの計算式：（l2 - d2/2より背の低いワークの場合）　x = d2/2 - s - [(l2 - d2/2 - y) x 0.123] マーキング 弱圧スプリング仕様 = ステンレス・バネ 標準スプリング仕様 = バネ鋼、黒染 強化スプリング仕様 =
