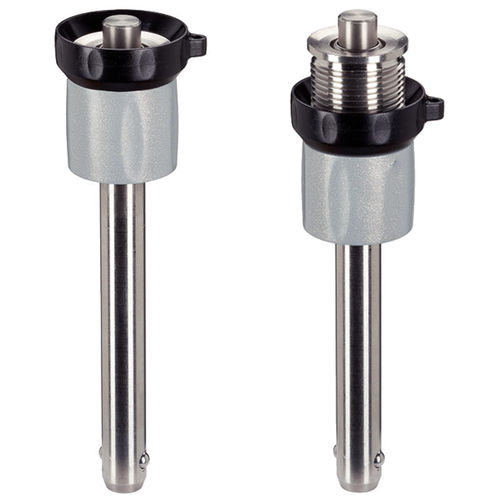

部品や加工品をスピーディ且つ遊びゼロで結合します。クランプの長さはナットとカウンター・ナットを手で回すことにより、無段階で調整できます
いずれの仕様も耐食性に優れています。ステンレス鋼 1.4542の仕様ではピン部に硬化処理したステンレス鋼を使用しているので、強度が高く、耐摩耗性も優れています
材質
ピン部
ステンレス鋼 1.4305 (SUS303相当)
ステンレス鋼 1.4542(SUS630相当)、析出硬化処理
カウンター・ナット
熱可塑性樹脂、黒
バネ
ステンレス鋼
調整ナット
熱可塑性樹脂、銀色
取り扱い
ボタンを押すことにより、ボールのロックが解除されます。
マーキング
ステンレス鋼1.4542仕様の製品は、ボールの下の線で識別
備考
特別仕様については、お問い合わせください。
アクセサリー
保持ケーブル EH 22400. 用の取付穴付。
