ロケートピン EH 22630. series

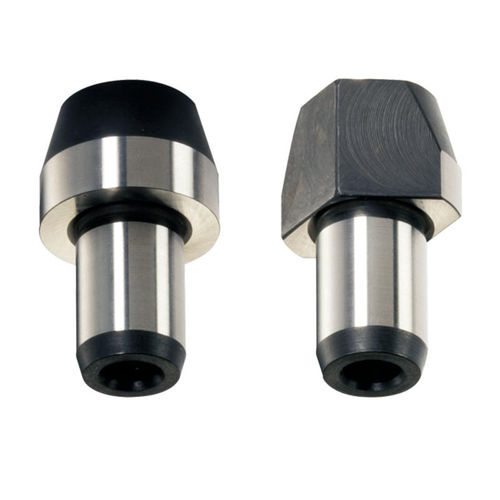

円筒形のピンは、ワークの位置決め用に、公差穴に挿入して使用します。また、ストッパーや脚としても使えます。 面取りを施したダイア・ピンは、穴間隔の公差を吸収するために、基準ピンに対して一方向のみを決めるために使います。 通常は圧入のみで使用しますが、サイズ6を除き、上または下からビスで固定することもできます。（このタップ穴は圧入されたピンを取り外すときにも利用できます。）外形寸法は DIN 6321 に類似しています 材質 焼入れ鋼、浸炭焼入れ、黒染、研磨
