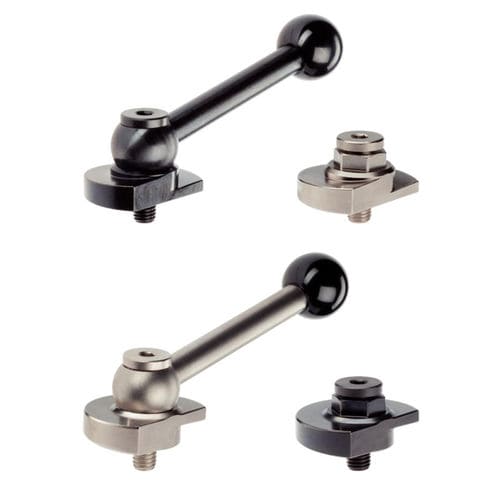

調整可能クランプ レバー EH 22260.0250

調整可能クランプ レバー - EH 22260.0250 - HALDER France
調整可能クランプ レバー - EH 22260.0250 - HALDER France
調整可能クランプ レバー - EH 22260.0250 - HALDER France - 画像 - 2
調整可能クランプ レバー - EH 22260.0250 - HALDER France - 画像 - 3
調整可能クランプ レバー - EH 22260.0250 - HALDER France - 画像 - 4
調整可能クランプ レバー - EH 22260.0250 - HALDER France - 画像 - 5
調整可能クランプ レバー - EH 22260.0250 - HALDER France - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

その他の特徴
調整可能

詳細

クランピング・キャッチには、円周方向にテーパー面がありますので、安全かつ確実に素早いクランプ、リリースが可能です。また、高いクランプ力と幅広い調整範囲が特長です。また、浅いテーパー角度による、くさび効果によって自己保持します。 材質 本体 スティール、浸炭焼入れ、黒染 ステンレス鋼 1.4305(SUS303相当)、ニッケルメッキ ねじ スティール、窒化処理 ステンレス鋼 1.4021(SUS420J1相当)、熱処理、ニッケルメッキ グリップ・レバー スティール、研磨、黒染 ステンレス鋼 1.4305(SUS303相当)、サンドブラスト ボール・ノブ 熱硬化性樹脂(PF31)、黒色 組立 M 10 (SW 6)で固定します。最大締付けトルクは40 Nmです 取り扱い カム・ディスクの下にはスペーサー・ワッシャーが入っており、固定ボルトが締まった状態でもレバーを希望の位置に軽く回すことができます。製品番号22260.0250/.0251と22260.0450/.0451では、セレーションの働きでレバーを最適な向きに移動することができます。 備考 特注で左回りも製作できます

カタログ

この商品のカタログはありません。

HALDER Franceの全カタログを見る
