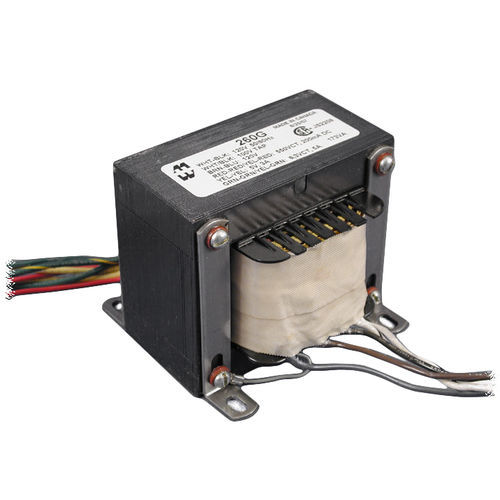

変流器 260 Series

電源電源モールド

100、120、220または240VAC、50/60Hz用のタップを備えたユニバーサルプライマリ。(117V、50/60Hzのみの260A6を除く) プリアンプ、ローパワーアンプ、一般的な交換用、テスト機器などのために設計されています。 経済的なオープンフレーム、シャーシマウント - 2穴(.187 dia. = G)チャンネルブラケット(図#1)または4穴マウント(図#2)。 ユニットには、一次巻線と二次巻線の間にファラデー・シールドが含まれています。当社の静電シールドは、一次側からの容量性カップリングを低減し、二次側への高周波電流カップリングを大幅に減衰させます。 リード線は最小5インチ。 より多くの選択については、ユニバーサルプレート＆フィラメントトランスの300シリーズをご覧ください。 これらのユニットは、最大効率を得るために両方の一次巻線が通電された状態で動作するように設計されています（下記の配線表を参照）。 ファラデーシールドリード線（上記のSH（シールド）とマークされたグレーの線）は、取り付けブラケットとシャーシに接地したままにしてください。
