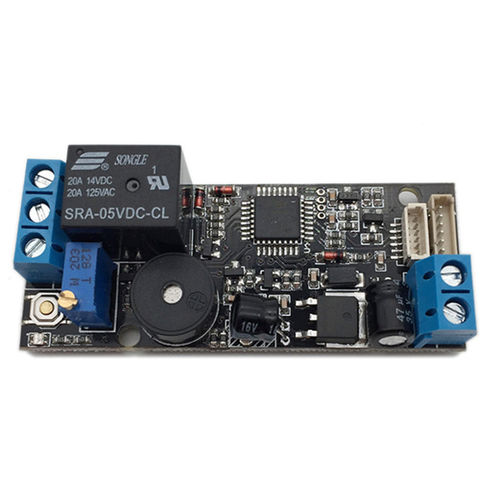

回路基板 K202

GROW K202 指紋制御ボード 分類 フィンガープリントコントロールボード 電源 DC12V スタンバイモード電流 15uA フィンガープリント容量 120 出力 リレー（最大電流：10A K202は低消費電力のために設計されており、電源はDC12Vで、リレー時間はボタンを回転させて調整することができます、リレー時間：0.5-13秒。 それは指紋を登録することは非常に簡単です、ちょうど指紋を登録するためにSETボタンを押す必要があり、工場出荷時のデフォルトに戻るには、長押しSETボタンを押します。 技術的なパラメータ -P1: 電源。DC12V -出力リレー(最大電流:10A) -待機電流：15uA -フィンガープリント容量：120個 -サイズ: 64.4*25.4mm -P2: MX 1.0mm スペース 6 Pin の指紋モジュール（R502、R502-A、R503 を接続できます -P3: MX 1.25mm スペース 6 Pin の指紋モジュール(R300,R301T,R303,R303T,R305,R306,R307,R501 を接続できます) 操作指示 1.SET ボタン。 SET ボタンを短く押して下さい、登録状態の青い表示燈のフラッシュ速くおよびシステムは音楽を聞くとき指紋のコレクション区域、指紋の登録の成功に指を置きました。指紋は、連続的に登録することができますときにシステムが登録状態で、指紋を追加する必要がない場合は、数秒を待って、より多くの指紋を追加します。 2.工場出荷時の設定に戻ります。 ディ」長いビープ音と音楽を聞くまで、SETボタンを押して、初期化操作の成功を意味します。 3.リレー時間を置いて下さい。 0.5 から 13 秒までリレーの終了時間を置くために K2 を回して下さい。リレーは接点出力、スイッチ信号、電圧出力なしです。 4.使用法。 指を押して、指紋が通過した後、リレーが閉じ、終了時間はK2によって決定されます。
