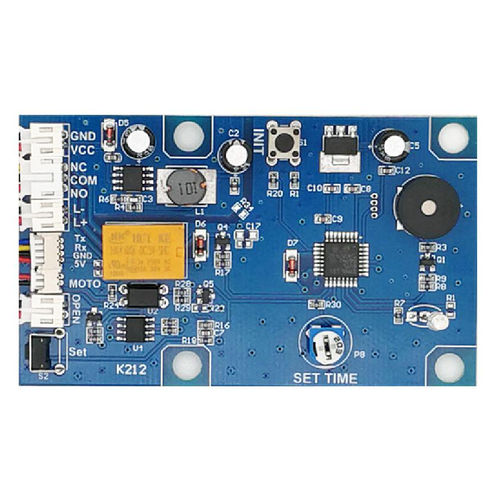

回路基板 K212

GROW K212 フィンガープリントコントロールボード 分類 フィンガープリントコントロールボード 電源 DC8--30V スタンバイモード電流 40mA フィンガープリント容量 200 出力 5V,300mAの±DC5V インターフェースの利用方法 P1：電源，入力電圧：DC8～30V，入力電流：0.3ADC8～30V，入力電流：0.3A P2：リレー出力 P3：開扉動作信号，電圧DC12V(入力) P4：フィンガープリントモジュール(入力) P5：マイクロモータ(出力) P6：扉開放ボタン、扉閉鎖信号（入力 抵抗値の調整が可能リレーの閉時間設定 技術的なパラメータ -電源。電源：DC8--30V。 -スタンバイモードの流れ: 40mA -フィンガープリント容量：200 -モーターのインターフェイス出力: ±DC5V,300mA -リレーのインターフェース出力です。3A 操作指示 1.働く状態、表示燈（LED）のフラッシュのシステムはゆっくりと。 2.登録状態および表示燈のフラッシュの SET ボタン、システムを速く押して下さい。 3.指紋は、登録状態のシステムが連続的に登録することができます;より多くの指紋を追加する必要がない場合は、5秒待つか、またはプレスSETボタンを押して終了します。 4.工場出荷時のデフォルトに戻るときは、RESETボタンを押すと、「Di」の長いビープ音を聞くまで「Di」は、ボタンを解放し、操作が成功したことを意味します。 5.指紋は閉鎖したドアを開けるための確認されるか、またはボタン作動する、リレーは調節可能な抵抗、設定時間によって、リレー時間置くことができます: 0.5-9 秒; モーター インターフェイスは DC5V を出力し、0.5 秒を保ちます; 5 秒を停止して下さい、そして出力されるマイナスの電圧は 0.5 秒を保ちます。
